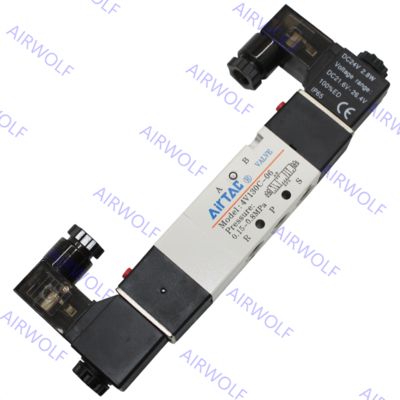

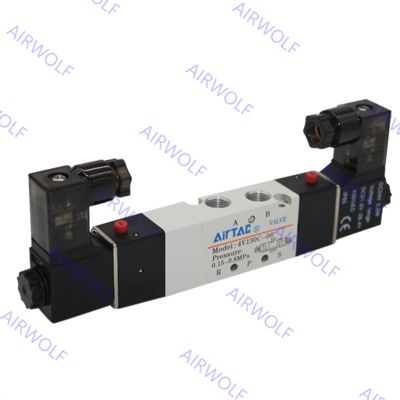

AIRTAC 4V130C-M5/06, 4V130E-M5/06, 4V130P-M5/06 4V100 সিরিজ 5/3 উপায় বৈদ্যুতিক সোলিনয়েড ভালভ M5 1/8 "
AIRTAC 4V100 সিরিজের 5/3-মুখী বৈদ্যুতিক সোলিনয়েড ভালভগুলি বায়ুসংক্রান্ত সিস্টেমে সুনির্দিষ্ট দিকনির্দেশক নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে,একটি অ্যালুমিনিয়াম খাদ শরীর এবং একটি স্লাইডিং কলাম নকশা যা চমৎকার সিলিং এবং প্রতিক্রিয়াশীল অপারেশন নিশ্চিত করে সঙ্গে একটি শক্তিশালী নির্মাণ বৈশিষ্ট্যযুক্তএই ভালভগুলি তিনটি পৃথক কেন্দ্রীয় অবস্থানের সাথে কাজ করেঃ 4V130C মডেলটি সমস্ত পোর্ট বন্ধ করে দেয়, 4V130E চাপ ব্লক করার সময় কাজের পোর্টগুলি বন্ধ করে দেয়,এবং 4V130P কেন্দ্রীয় অবস্থানে সব পোর্ট চাপ, বিভিন্ন নিয়ন্ত্রণের প্রয়োজনের জন্য নমনীয়তা প্রদান করে যেমন তার মাঝখানে অবস্থিত একটি দ্বৈত-অ্যাক্টিং সিলিন্ডার ধরে রাখা, ভাসমান বা চাপযুক্ত০.১৫ থেকে ০.৮ এমপিএ চাপের মধ্যে কাজ করে এবং ফিল্টার করা বায়ুর সাথে সামঞ্জস্যপূর্ণ, তারা সহজ ডিবাগিংয়ের জন্য ম্যানুয়াল ওভাররাইডের মতো বৈশিষ্ট্য সরবরাহ করে, তৈলাক্তকরণের প্রয়োজন নেই,এবং স্থান সংরক্ষণের জন্য ইন্টিগ্রেটেড ম্যানিফোড মাউন্ট করার বিকল্প, যা তাদের বিভিন্ন শিল্প অটোমেশন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে।
অর্ডার কোডঃ
| প্রকার |
পোর্টের আকার |
পজিশন |
ভ্যালভের ধরন |
| 4V130C-M5 |
এম৫ |
৫/৩ উপায় |
ডাবল সোলিনয়েডবন্ধ কেন্দ্র
|
| 4V130E-M5 |
এম৫ |
৫/৩ উপায় |
ডাবল সোলিনয়েডনিষ্কাশন কেন্দ্র
|
| 4V130P-M5 |
এম৫ |
৫/৩ উপায় |
ডাবল সোলিনয়েডচাপ কেন্দ্র
|
প্রতীকঃ
স্পেসিফিকেশনঃ
| মডেল |
4V130C-M5
4V130E-M5
4V130P-M5 |
4V130C-06
4V130E-06
4V130P-06 |
| তরল |
বায়ু ((৪০ μm ফিল্টার উপাদান দ্বারা ফিল্টার করা)
|
| অভিনয় |
অভ্যন্তরীণ পাইলট বা বাহ্যিক পাইলট
|
| বন্দরের আকার [নোট ১] |
ইন=আউট=এম৫ |
ইন=আউট=১/৮ ইঞ্চি |
গর্তের আকার ((Cv)
[উল্লেখ্য ৪] |
4V110-06; 4V120-06:10.2mm2 ((Cv=0.6)
4V130C-06:8.6mm2 ((Cv=0.51)
|
| ভালভের ধরন |
5 বন্দর 3 অবস্থান
|
| অপারেটিং চাপ |
0.15~0.8MPa ((21~114psi)
|
| প্রুফ চাপ |
1.২ এমপিএ ((১৭৫ পিসি)
|
| তাপমাত্রা |
-20~70°C
|
| দেহের উপাদান |
অ্যালুমিনিয়াম খাদ
|
| লুব্রিকেশন [নোট ২] |
প্রয়োজন নেই
|
| সর্বাধিক ফ্রিকোয়েন্সি[Note3] |
৩চক্র/সেকেন্ড
|
| ওজন ((জি) |
200
|
[নোট ১] পিটি থ্রেড, জি থ্রেড এবং এনপিটি থ্রেড পাওয়া যায়।
[নোট ২] একবার তৈলাক্ত বায়ু ব্যবহার করা হলে, ভালভের জীবনকালকে অনুকূল করতে একই মাধ্যমের সাথে চালিয়ে যান। আইএসও ভিজি 32 বা সমতুল্য তৈলাক্তকারীগুলির পরামর্শ দেওয়া হয়।
[উল্লেখ্য৩] সর্বাধিক অ্যাক্টিভেশন ফ্রিকোয়েন্সি লোডহীন অবস্থায়।
[উল্লেখ্য ৪] সমতুল্য গর্ত S এবং Cv সমস্ত প্রবাহ হার তথ্য থেকে গণনা করা হয়।
কয়েল স্পেসিফিকেশনঃ
| পয়েন্ট |
স্পেসিফিকেশন |
| স্ট্যান্ডার্ড ভোল্টেজ |
AC220V |
AC110V |
AC24V |
DC24V |
DC12V |
| ভোল্টেজের পরিধি |
এসিঃ ±15% ডিসিঃ ±10% |
| বিদ্যুৎ খরচ |
3.5VA |
3.5VA |
4.0VA |
2.8W |
2.5W |
| সুরক্ষা |
IP65 ((DIN40050) |
| তাপমাত্রা শ্রেণীবিভাগ |
ক্লাস বি |
| বৈদ্যুতিক প্রবেশ |
টার্মিনাল, গ্রোমেট |
| সক্রিয়করণের সময় |
0.০৫ সেকেন্ড এবং তার নিচে |
প্রবাহ চার্টঃ
গঠনঃ
ডিমেনশন:
গুণমানের মানঃ
কোম্পানি পণ্য জন্য ব্র্যান্ড নতুন মূল পণ্য, কোন দ্বিতীয় হাত এবং পুনর্নির্মাণ পণ্য, অথবা একটি ক্ষতিপূরণযোগ্য দশ ছেড়ে এবং পুরো পরিমাণ ফেরত,কিন্তু মডেল ত্রুটির কারণে ক্রেতা ফেরতের জন্য দায়ী নয়, কোম্পানির পণ্য বিক্রয় অন্য এক বছরের শিপিং তারিখ থেকে মানের নিশ্চয়তা ভোগ, মূল মানের মান অনুযায়ী, পণ্য সমস্যা সঙ্গে গ্যারান্টি সময়,নির্মাতার দ্বারা নিশ্চিতকরণ পরীক্ষার প্রয়োজন , সরবরাহকারী সমাধান করা হবে, চাহিদা পাশ স্টোরেজ, ব্যবহার, নিম্ন মানের পণ্য দ্বারা সৃষ্ট খারাপ রক্ষণাবেক্ষণ, এবং আপত্তি উত্থাপন না।
নমুনাঃ
আপনি পণ্য কাস্টমাইজ করার জন্য একটি নমুনা পাঠাতে পারেন, আমরা অনেক প্রকৌশলী এটা সাহায্য করতে পারেন; যদি আপনি আমার একটি পণ্য চান, কিন্তু আপনি কি আপনি চান তা নিশ্চিত না হন, তাই আপনি আমার কাছ থেকে একটি নমুনা জন্য জিজ্ঞাসা করতে পারেন,এটা বিনামূল্যে হবে.
বিক্রয়োত্তর সেবা:
আমরা পণ্যের ভূমিকা, মাউন্ট, ডিবাগিং, প্রযুক্তিগত সহায়তা ইত্যাদির মতো বিক্রয়োত্তর পরিষেবার একটি সিরিজ সরবরাহ করতে পারি।
প্রতিযোগিতামূলক সুবিধা:
| আমাদের পণ্য বৈশিষ্ট্যঃ |
আমাদের সেবা গ্যারান্টিঃ |
| 1) প্রতিযোগিতামূলক মূল্য |
1) দ্রুত প্রতিক্রিয়া (২৪ ঘন্টার মধ্যে উত্তর দিন) |
| ২) ভালো মানের |
2) বিনামূল্যে নমুনা (গ্রাহক ডেলিভারি খরচ জন্য পরিশোধ) |
| 3) পেশাদার প্যাকেজিং |
3) 1 বছরের গ্যারান্টি |
| 4) গ্রাহকদের নির্দেশ অনুযায়ী উত্পাদন |
৪) উৎপাদন চলাকালীন ছবি/ভিডিও পাওয়া যায়। |
| ৫) কোন বিলম্ব নেই |
5) লোডিং পরিদর্শন, এবং চালানের আগে লোডিং ফটো পাঠান। |
