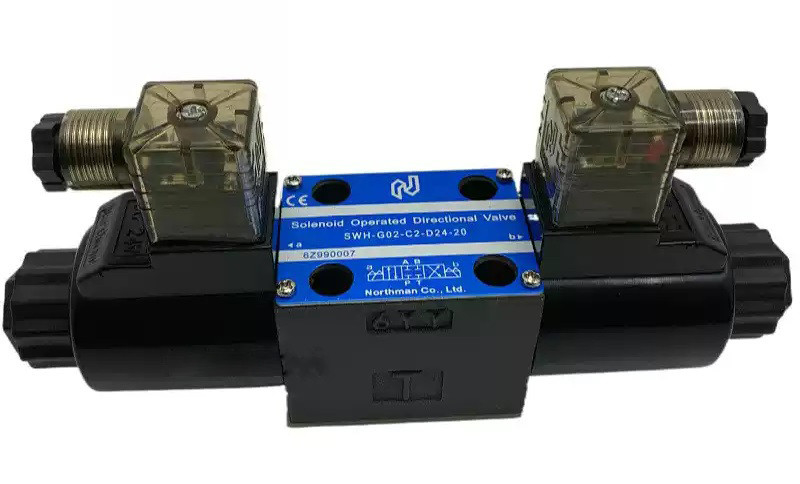

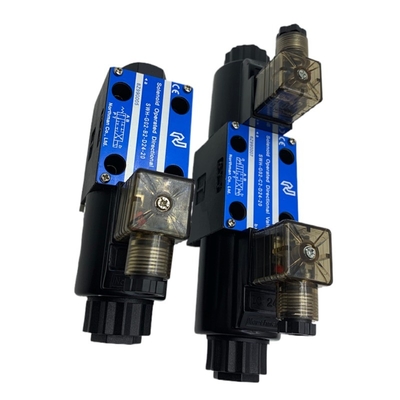

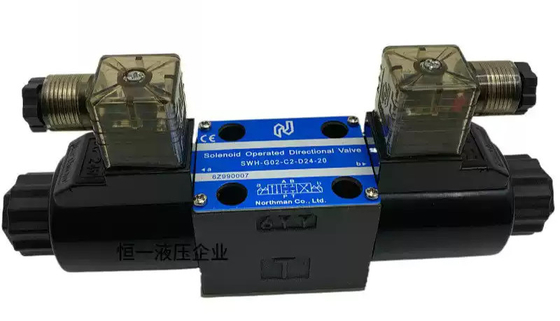

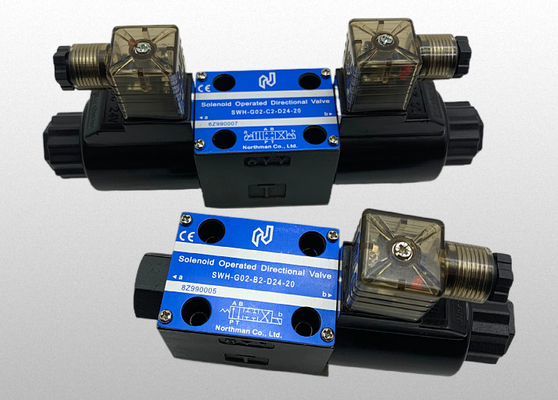

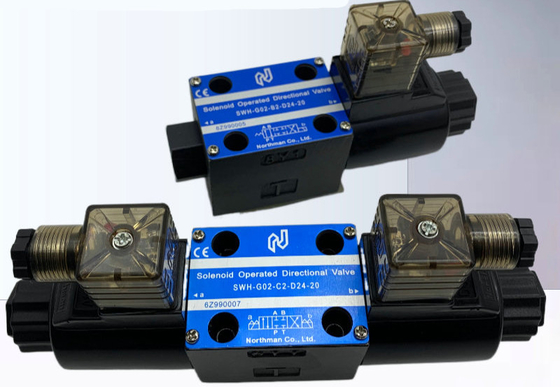

নর্থম্যান SWH-G02 সিরিজ হাইড্রোলিক সোলিনয়েড চালিত দিকনির্দেশক নিয়ন্ত্রণ ভালভ

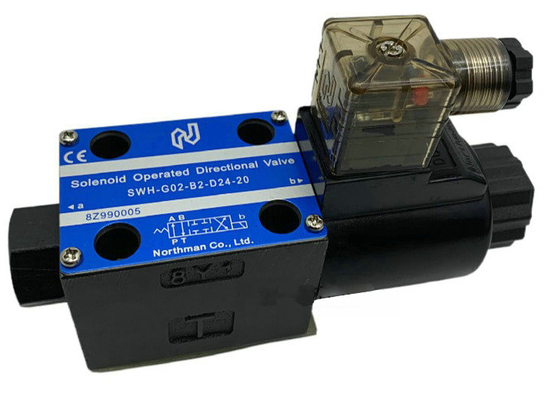

SWH-G02-B2
SWH-G02-C2
SWH-G02-C3
SWH-G02-C4
SWH-G02-C6
SWH-G02-D2
বৈশিষ্ট্য
• রক্ষাকারী তেল সিস্টেমে কাজ করে। প্রভাব মোচড় দেওয়া হয়, গোলমাল হ্রাস করা হয় এবং solenoid জীবন বৃদ্ধি পায়।
• ভিজা আর্মার solenoid pushpin সিল eliminates, অতএব কোন সিল পরিধান বা দীর্ঘতর ভালভ জীবন জন্য ফুটো.
• সর্বাধিক নিরোধক বৈশিষ্ট্যগুলির জন্য ছাঁচযুক্ত কয়েল, যা আর্দ্রতা এবং ময়লা প্রতিরোধী।
• প্লাগ-ইন সোলিনয়েড, সহজ রক্ষণাবেক্ষণের জন্য।
• সমস্ত রোলস এবং বডিগুলি বিনিময়যোগ্য, রক্ষণাবেক্ষণকে সহজ করে।
• নির্দেশক সংকেত আলো এবং বোল্ট কিটগুলি স্ট্যান্ডার্ড।
• উচ্চ চাপ, উচ্চ প্রবাহের রেট, এবং কম চাপ ড্রপ।
• বিশেষভাবে ডিজাইন করা, ভারসাম্যপূর্ণ স্পুল সর্বোচ্চ নির্ভরযোগ্যতা এবং দীর্ঘ জীবনের জন্য সঠিক স্থানান্তর শক্তি দেয়।
• অগ্নি প্রতিরোধী তরলগুলির জন্য ভিটন সিল কিট পাওয়া যায়।
সর্বাধিক অপারেটিং চাপঃ 310 BAR (4500 PSI)
নামমাত্র প্রবাহ ক্ষমতাঃ ৬৩ এলপিএম (১৬.৮ জিপিএম) ম্যাক্স - স্পুলের ধরন অনুযায়ী ভিন্ন
ট্যাংক লাইনের সর্বোচ্চ ব্যাক চাপঃ 138 BAR (2000 PSI)
সর্বাধিক অপারেশন ফ্রিকোয়েন্সিঃ ৩০০ সিপিএম
প্রস্তাবিত ফিল্টারিংঃ ২৫ মাইক্রন
হাইড্রোলিক তরল: খনিজ তেল, সান্দ্রতা 10 - 400 cST
তাপমাত্রা পরিসীমাঃ -২৫° সেন্টিগ্রেড থেকে +৯০° সেন্টিগ্রেড (১৩° ফারেনহাইট থেকে +১৯৪° ফারেনহাইট)
টেকনিক্যাল ডেটাঃ
• সোলিনয়েডটি কয়েলটির নামমাত্র ভোল্টেজের -১০% থেকে +১০% এর মধ্যে ব্যবহার করা যেতে পারে।
• ভোল্টেজ 1500 ভি / সেকেন্ড প্রতিরোধ করুন।
• 100mQ এর বেশি নিরোধক প্রতিরোধের
• আইপি৬৫ রেটিং অনুযায়ী
• শিফটিং অ্যাকশনের জন্য প্রায় ০.১ সেকেন্ডের একটি ক্ষণস্থায়ী সংকেত প্রয়োজন।
অ্যাক্সেসরিজ:
• ভলভ সকেট হেড ক্যাপ স্ক্রু সঙ্গে মাউন্ট বোল্ট কিট সরবরাহ করা হয়
(#10-24UNCx1-3/4"L 4 পিসি) 50-70 kgf-cm (43.3-60.6 পাউন্ড-ইন) টর্চ টানার জন্য।
• ও-রিং AS568-012 4 পিসি।
চাপ হ্রাস এবং পারফরম্যান্স কার্ভ
টেস্ট সিস্টেম
1. টেস্টিং ভ্যালভ
2. পাম্প
3চাপ সেন্সর
4ফ্লো সেন্সর
5রিলিফ ভালভ
6গ্যাস ভ্যালভ
টেস্ট সিস্টেম
1. টেস্টিং ভ্যালভ
2. পাম্প
3চাপ সেন্সর
4ফ্লো সেন্সর
5রিলিফ ভালভ
6গ্যাস ভ্যালভ
পরীক্ষার শর্ত
চাপঃ 138 BAR (2000PSI)
প্রবাহের হারঃ ৩০ এলপিএম (৮ জিপিএম)
সান্দ্রতাঃ 35 cSt ((175 SSU)
বৈশিষ্ট্য
• সার্জ ভোল্টেজ দমন করে।
• রিলে পরিচিতিগুলির মধ্যে স্পার্কগুলি নির্মূল করে।
• রিলে যোগাযোগের জীবন বাড়ায়।
প্রভাব
• কন্ট্রোল রিলে এর নির্ভরযোগ্যতা উন্নত করে।
• প্রচলিত রিলেগুলির জীবনকাল বাড়ায়।
• একটি ক্ষুদ্র রিলে দিয়ে পরিচালিত হতে পারে।
• র্যাক রেক্টিফায়ার অন্তর্নির্মিত ডিসি মডেল নিয়ন্ত্রণ রিলে যোগাযোগে স্পার্কগুলি দূর করে। এটি সরাসরি একটি পিএলসি (প্রোগ্রামযোগ্য লজিকাল কন্ট্রোলার) দিয়ে পরিচালিত হতে পারে।
| মডেল এবং ওজন |
| মডেল |
ওজন |
মডেল |
ওজন |
| কিলোগ্রাম |
কিলোগ্রাম |
| SWH-G02-C **-A***-10-** |
1.9(4.18) |
SWH-G02-C -A ***-20- ** |
1.9(4.18) |
| SWH-G02-B **- A***-10-** |
1.6 ((3.52) |
SWH-G02-B- A***-20-** |
1.5 ((3.3) |
| SWH-G02-C**- D/R***-10-** |
2.0(4.4) |
SWH-G02-C - D/R ***20-** |
2.0(4.4) |
| SWH-G02-B**- D/R**-10-** |
1.6 ((3.52) |
SWH-G02-B - D/R ***-20- ** |
1.6 ((3.52) |
| SWH-G02-D **- A ***-10-** |
1.9(4.18) |
SWH-G02-D- A ***-20- ** |
1.9(4.18) |
| SWH-G02-D**-D/R ***-10-** |
1.9(4.18) |
SWH-G02-D - D/R *** -20-** |
1.9(4.18) |
