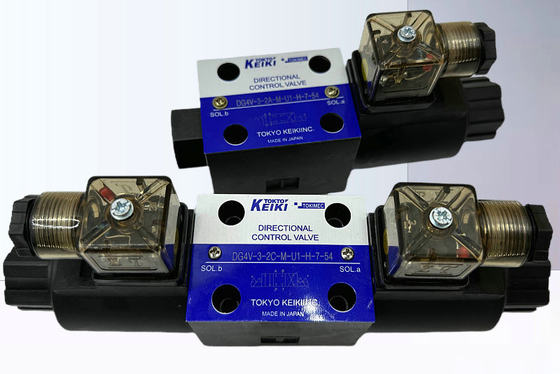

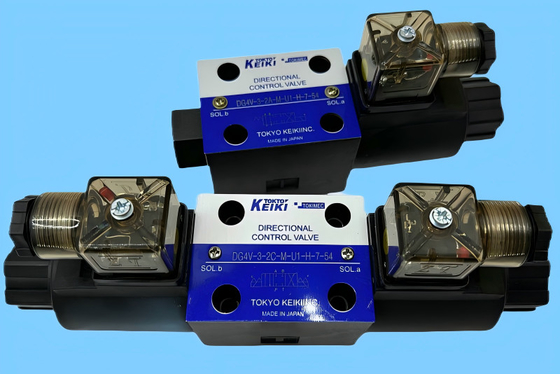

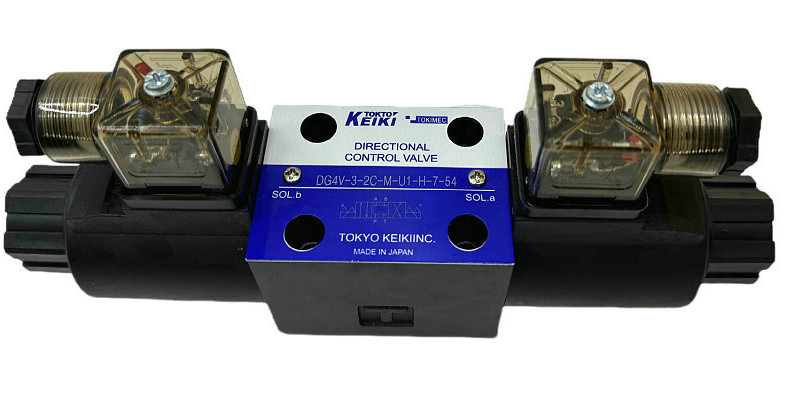

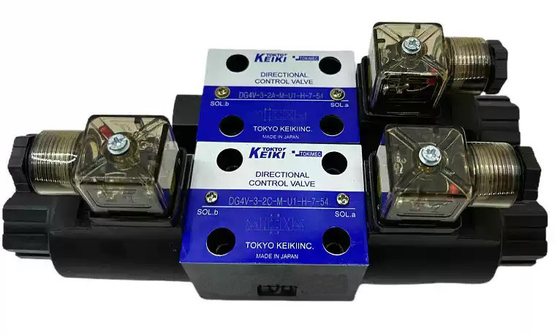

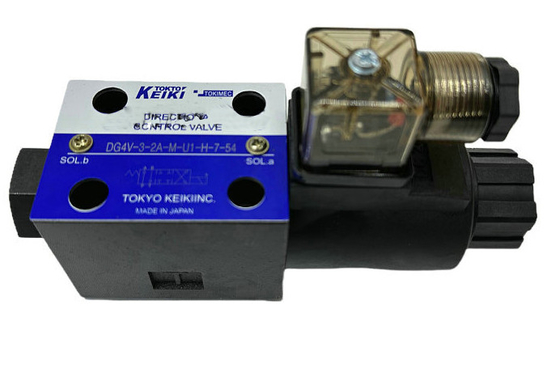

টোকিও KEIKI TOKIMEC সোলিনয়েড চালিত দিকনির্দেশক নিয়ন্ত্রণ ভালভ DG4V-3
মডেল:
DG4V-3-2A
DG4V-3-2N
DG4V-3-2C
DG4V-3-6C
DG4V-3-8C
DG4V-5
| মডেল কোড |
সর্বোচ্চ কাজের চাপ এমপিএ |
সর্বাধিক প্রবাহ L/মিনিট |
ট্যাঙ্ক পোর্ট ব্যাক চাপ MPa |
সর্বাধিক স্যুইচিং ফ্রিকোয়েন্সি (cls/min) |
ওজন কেজি |
| এসি |
ডিসি |
এসি/ডিসি রূপান্তর |
একক সোলিনয়েড |
ডাবল সোলিনয়েড |
| DG4V-3 |
35 |
"চাপ-প্রবাহের বৈশিষ্ট্য" দেখুন |
20. ৬ |
300 |
300 |
120 |
এসি |
ডিসি |
এসি |
ডিসি |
| 1.5 |
1. ৬ |
1.8 |
2.0 |
সর্বোচ্চ কাজের চাপঃ ৩৫ এমপিএ
ট্যাঙ্কের অনুমোদিত রিটার্ন চাপঃ ২০.৬ এমপিএ
শক্তি খরচঃ DC 28-31W AC: 19-26W
আইসোলেশন ক্লাসঃ H 180°C
বর্তমানের মান এবং শক্তি খরচ তাপমাত্রার অবস্থার সাথে পরিবর্তিত হয়। টেবিলে প্রদর্শিত মানগুলি 30 ডিগ্রি সেলসিয়াসে ভিত্তি করে।
এসি/ডিসি রূপান্তর প্রকারের মধ্যে, এসি পাওয়ার ব্যবহার করা হয় অন্তর্নির্মিত সংশোধনকারী দ্বারা ডিসি solenoid সক্রিয় করার জন্য, এবং এটি বৈশিষ্ট্য সঙ্গে আসে বিভি পিসি solenoids বৈশিষ্ট্য,এর মানে হল যে পয়েন্ট solenoids জন্য এমনকি সর্বোচ্চ প্রবাহ জন্য খুব ভাল।.
উপরের তালিকাভুক্ত নয় এমন সরবরাহ ভোল্টেজের জন্য সোলিনয়েড সম্পর্কে বিস্তারিত জানতে টোকিও কিকি দেখুন।
মাউন্টিং ওরিয়েন্টেশন
কোন স্প্রিং বন্ধ টাইপ নিরাপদ সুইচিং নিশ্চিত করার জন্য
ভালভ, মাউন্ট ভালভ তাই স্পুল অক্ষ অনুভূমিক হয়।
অন্যান্য রোল/স্প্রিং এর জন্য কোন মাউন্টিং অবস্থান সীমাবদ্ধতা নেই
ব্যবস্থা।
সোলিনয়েড শক্তি
সর্বদা নিশ্চিত করুন যে solenoid এক পাশ deenergized হয়
বিপরীত দিকে শক্তি প্রদান করার আগে। বসন্ত কেন্দ্রিক জন্য
এবং স্প্রিং অফসেট ভালভ, solenoid ক্রমাগত করা উচিত
সার্কিট স্যুইচিংয়ের সময় শক্তি সঞ্চালিত।
Solenoid সুইল নির্ধারিত অবস্থানে ফিরে কারণ হবে
স্প্রিং শক্তি দ্বারা। কোন স্প্রিং বন্ধ টাইপ ভালভ জন্য, spool
ডিটেন্ট দ্বারা স্যুইচ অবস্থান বজায় রাখা হবে কিন্তু
সার্কিট সুইচিং নিশ্চিত করুন, solenoid শক্তি দেওয়া উচিত
০.১ সেকেন্ডের বেশি।
ট্যাংক পোর্ট পাইপিং
অনুমোদিত চাপের উপরে অস্বাভাবিক চাপ বৃদ্ধি রোধ করুন
T পোর্টে উত্পাদিত হতে ব্যাক চাপের নামকরণ।
ভিজা armature টাইপ তাই নিশ্চিত করুন যে ভালভ সবসময় ভরা হয়
তেল দিয়ে।
দুই-মুখী এবং তিন-মুখী হিসাবে ভালভ ব্যবহার করে
ভালভ চার দিকের হিসাবে ডিজাইন করা হয় এবং সর্বোচ্চ প্রবাহ সীমিত হয় যখন
টোকিও কিকির সাথে পরামর্শ করুন
বিস্তারিত।
সোলিনয়েড শক্তির দীর্ঘ সময়কাল
সাবধানতা দীর্ঘ সময়ের solenoid হিসাবে দেওয়া উচিত
উচ্চ চাপে জ্বালানির ফলে স্পুল আটকে যেতে পারে এবং
স্যুইচিং ত্রুটি।
চাপের কারণে ত্রুটি
ট্যাংক লাইনের প্রবাহকে একত্রিত করা এড়িয়ে চলুন
চাপ. T পোর্ট মধ্যে surge চাপ spool হতে পারে
কোন স্প্রিং বন্ধ টাইপ ভালভ নেই
ডি-এনার্জি সময় এই ধরনের malfunctions জন্য সংবেদনশীল।
ম্যানুয়াল অপারেশন
ম্যানুয়াল সুইচিং জন্য, ম্যানুয়াল ওভাররাইড পিন চাপুন.
সচেতন যে উচ্চতর ব্যাক সঙ্গে actuation শক্তি বৃদ্ধি পায়
চাপ (গ্রাফ দেখুন)
1 হাইড্রোলিক তরল
বাদ দেওয়াঃ খনিজ তেল ভিত্তিক তরল, জল-গ্লাইকোল ভিত্তিক তরল
F3: ফসফেট এস্টার
2 সোলিনয়েড চালিত দিকনির্দেশক নিয়ন্ত্রণ ভালভ (গ্যাসকেট মাউন্ট)
ভিজা অ্যামাচার টাইপ
3 মাউন্ট আকারঃ3১.৪৪০১-০৩
5 স্পুল/স্প্রিং বিন্যাস
A: স্প্রিং অফসেট, A প্রকার (2 অবস্থান, একক solenoid)
B: স্প্রিং অফসেট, B প্রকার (2 অবস্থান, একক solenoid)
সিঃ স্প্রিং সেন্ট্রাল টাইপ (3 অবস্থান, ডাবল সোলিনয়েড)
N: কোন স্প্রিং বন্ধ প্রকার (2 অবস্থান, ডাবল solenoid)
6 সোলিনয়েড সেট কনফিগারেশন (প্রস্রবণ সেট, টাইপ এ এবং ই জন্য)
বাদ দেওয়াঃ স্ট্যান্ডার্ড (শক্তিযুক্তঃ পি থেকে বি, এ থেকে টি)
L: বাম হাতের গঠন (শক্তিযুক্তঃ P থেকে A, B থেকে T)
7 বৈদ্যুতিক তারের সিস্টেম
P: প্লাগ-ইন সোলিনয়েড, কন্ডাক্ট বক্স, G 1/2
U: DIN43650 সংযোগকারী, Pg.11
KU: ফ্লাইং লিড (স্ট্যান্ডার্ড লিড তারের দৈর্ঘ্য 350 মিমি,
ডিসি ১২ ভোল্ট, ২৪ ভোল্ট শুধুমাত্র)
8 বৈদ্যুতিক আনুষাঙ্গিক
বাদ দেওয়াঃ কোন আনুষাঙ্গিক নেই (বৈদ্যুতিক তারের P, KU) এবং
কোন সংযোগকারী নেই (বৈদ্যুতিক তারের ইউ)
1: সংযোজক ছাড়া আনুষাঙ্গিক (বৈদ্যুতিক তারের U)
2: ইন্ডিকেটর ল্যাম্প সহ (এসি স্ট্যান্ডার্ড)
4: সার্জ দমনকারী (বৈদ্যুতিক তারের KU, ধীর solenoid deenergize)
7: ইন্ডিকেটর ল্যাম্প এবং সার্জ ডিসপ্রেসরের সাথে (ডিসি স্ট্যান্ডার্ড)
9: এডিসি সোলিনয়েড রেক্টিফায়ার (দ্রুত সোলিনয়েড ডি-এনার্জি), ইন্ডিকেটর ল্যাম্প এবং ওভারজেস দমনকারী
12: এডিসি সোলেনোয়েড রেক্টিফায়ার (ধীর সোলেনোয়েড ডি-এনার্জি), ইন্ডিকেটর ল্যাম্প এবং সার্জ সুপ্রেসার
