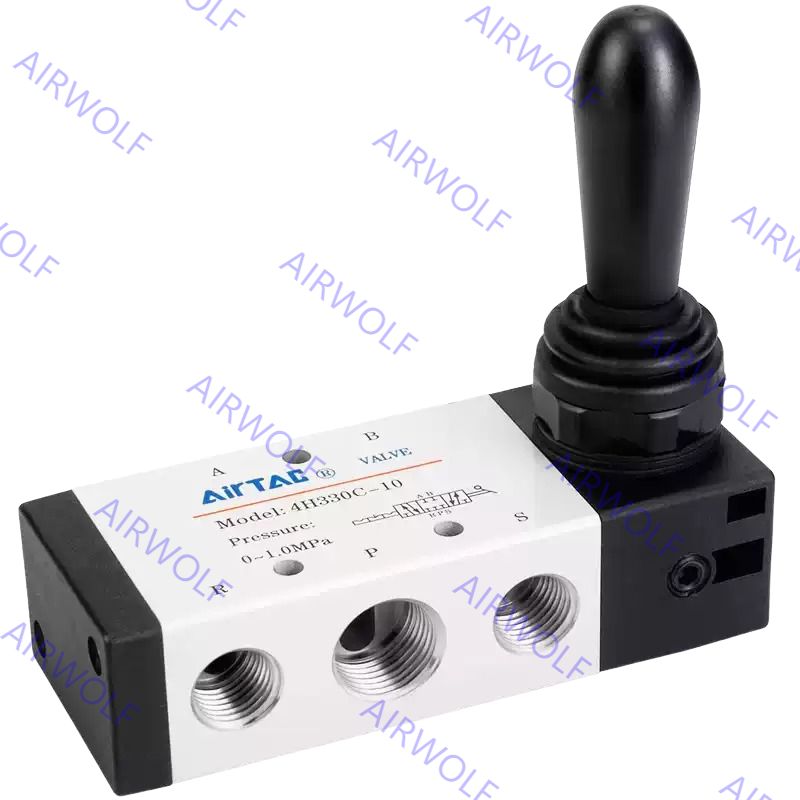

AIRTAC 4HA310-08/10, 4HA330C-08/10, 4HA330E-08/10 4H সিরিজ 5/2 পথ, 5/3 পথ হ্যান্ড লিভার ভালভ 1/4", 3/8"
AIRTAC 4H সিরিজের হ্যান্ড লিভার ভালভ হল একটি ম্যানুয়ালি পরিচালিত নিউম্যাটিক দিকনির্দেশক কন্ট্রোল ভালভ যা শিল্প অটোমেশন সিস্টেমে সুনির্দিষ্ট বায়ুপ্রবাহ ব্যবস্থাপনার জন্য ডিজাইন করা হয়েছে। এই সিরিজে 5/2-ওয়ে এবং 5/3-ওয়ে উভয় কনফিগারেশন অন্তর্ভুক্ত রয়েছে, মডেলগুলি তাদের সেন্টার পজিশন ফাংশন দ্বারা পৃথক করা হয়েছে—যেমন ক্লোজড সেন্টার, এক্সহস্ট সেন্টার, বা প্রেসার সেন্টার—ডাবল-অ্যাক্টিং অ্যাকচুয়েটরগুলির জন্য বিভিন্ন নিয়ন্ত্রণের চাহিদা মেটাতে। মূল স্পেসিফিকেশনগুলির মধ্যে রয়েছে 0 থেকে 1.0 MPa পর্যন্ত অপারেটিং প্রেসার রেঞ্জ, 1.5 MPa এর প্রুফ প্রেসার এবং -20 থেকে +70°C পর্যন্ত তাপমাত্রা সহনশীলতা। একটি অ্যালুমিনিয়াম খাদ বডি এবং একটি স্লাইডিং কলাম কাঠামো দিয়ে তৈরি, এই ভালভগুলি চমৎকার সিলিং, হালকা বৈশিষ্ট্য এবং সহজ ইনস্টলেশন নিশ্চিত করে। এগুলি লুব্রিকেশন ছাড়াই কাজ করে এবং প্যানেল মাউন্টিংয়ের জন্য ডিজাইন করা হয়েছে, যা যন্ত্রপাতি নিয়ন্ত্রণ এবং নিউম্যাটিক সরঞ্জাম পরিচালনার মতো অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য কর্মক্ষমতা প্রদান করে।
অর্ডার কোড:
| আইটেম কোড |
পোর্ট সাইজ |
অবস্থান |
ভালভের প্রকার |
| 4HA310-08 |
1/4" |
5/2 পথ |
বেসিক |
| 4HA310-10 |
3/8" |
5/2 পথ |
বেসিক |
| 4HA330C-08 |
1/4" |
5/3 পথ |
ক্লোজড সেন্টার |
| 4HA330E-08 |
1/4" |
5/3 পথ |
এক্সহস্ট সেন্টার |
| 4HA330C-10 |
3/8" |
5/3 পথ |
ক্লোজড সেন্টার |
| 4HA330E-10 |
3/8" |
5/3 পথ |
এক্সহস্ট সেন্টার |
স্পেসিফিকেশন:
| মডেল |
310-08 |
330-08 |
310-10 |
330-10 |
| তরল |
বায়ু (40 μm ফিল্টার উপাদান দ্বারা ফিল্টার করা হবে) |
| অপারেটিং |
ম্যানুয়াল কন্ট্রোল ডাইরেক্ট অ্যাক্টিং টাইপ) |
| পোর্ট সাইজ[নোট1] |
ইন=আউট=এক্সহস্ট=1/4" |
ইন=আউট=3/8";
এক্সহস্ট=1/4" |
ছিদ্রের আকার(Cv)
[নোট3] |
4H310-10:28.0mm²(Cv=1.65)
4H330C-10:21.3mm²(Cv=1.25) |
| ভালভের প্রকার |
5/2 পথ |
5/3 পথ |
5/2 পথ |
5/3 পথ |
| লুব্রিকেশন [নোট2] |
প্রয়োজন নেই |
| চাপের সীমা |
0~1.0MPa(0~145psi) |
| প্রুফ প্রেসার |
1.5MPa(215psi) |
| তাপমাত্রা |
-20~70℃ |
| দেহের উপাদান |
অ্যালুমিনিয়াম খাদ |
| অপারেটিং অ্যাঙ্গেল |
±18° |
±10° |
±18° |
±10° |
[নোট1] PT থ্রেড, G থ্রেড এবং NPT থ্রেড উপলব্ধ;
[নোট2] একবার লুব্রিকেটেড বায়ু ব্যবহার করা হলে, ভালভের জীবনকালকে অপটিমাইজ করার জন্য একই মাধ্যম ব্যবহার করুন। ISo VG32 লুব্রিকেন্ট বা একই গ্রেডের তেল ব্যবহার করার পরামর্শ দেওয়া হচ্ছে।
[নোট3] সমতুল্য ছিদ্র S এবং Cv সবই প্রবাহের হারের ডেটা থেকে গণনা করা হয়।
প্রবাহ চার্ট:
গঠন:
মাত্রা:
ইনস্টলেশন:
গুণমান মান:
কোম্পানির পণ্যগুলি একেবারে নতুন আসল পণ্য, কোনো সেকেন্ড-হ্যান্ড এবং সংস্কারকৃত পণ্য নয়, অথবা ক্ষতিপূরণযোগ্য দশটি রেখে সম্পূর্ণ পরিমাণ ফেরত দিন, তবে ক্রেতা আমাদের মডেল ত্রুটি কেনার কারণে ফেরতের জন্য দায়ী নয়, কোম্পানির পণ্য বিক্রয়ের অন্য একটি চালান তারিখ থেকে এক বছর মানের নিশ্চয়তা উপভোগ করে, মূল মানের মান অনুযায়ী, ওয়ারেন্টি সময়কালে পণ্যের সমস্যা হলে, প্রস্তুতকারকের দ্বারা পরীক্ষার নিশ্চিতকরণ প্রয়োজন, সরবরাহকারীকে সমাধান করতে হবে, স্টোরেজ, ব্যবহার, দুর্বল রক্ষণাবেক্ষণের কারণে নিম্নমানের পণ্য দ্বারা সৃষ্ট চাহিদার দিক, এবং আপত্তি তুলবেন না।
নমুনা:
আপনি পণ্য কাস্টমাইজ করার জন্য একটি নমুনা পাঠাতে পারেন, আমাদের অনেক প্রকৌশলী এতে সাহায্য করতে পারেন; আপনি যদি আমার একটি পণ্য চান, কিন্তু আপনি নিশ্চিত নন যে এটি আপনি যা চান, তাহলে আপনি আমার কাছ থেকে একটি নমুনার জন্য জিজ্ঞাসা করতে পারেন, এটি বিনামূল্যে হবে।
বিক্রয়োত্তর পরিষেবা:
আমরা বিক্রয়োত্তর পরিষেবার একটি সিরিজ সরবরাহ করতে পারি, যেমন পণ্যের পরিচিতি, মাউন্টিং, ডিবাগিং, প্রযুক্তিগত সহায়তা ইত্যাদি।
প্রতিযোগিতামূলক সুবিধা:
| আমাদের পণ্যের বৈশিষ্ট্য: |
আমাদের পরিষেবা গ্যারান্টি: |
| 1) প্রতিযোগিতামূলক মূল্য |
1) দ্রুত প্রতিক্রিয়া (24 ঘন্টার মধ্যে উত্তর) |
| 2) ভাল গুণমান |
2) বিনামূল্যে নমুনা (গ্রাহক ডেলিভারি খরচ পরিশোধ করে) |
| 3) পেশাদার প্যাকেজিং |
3) 1 বছরের ওয়ারেন্টি |
| 4) গ্রাহকদের নির্দেশ অনুযায়ী তৈরি করুন |
4) উত্পাদন সময় ফটো/ভিডিও উপলব্ধ। |
| 5) কোনো বিলম্ব চালান |
5) লোডিং পরিদর্শন, এবং চালানের আগে লোডিং ফটো পাঠান। |
