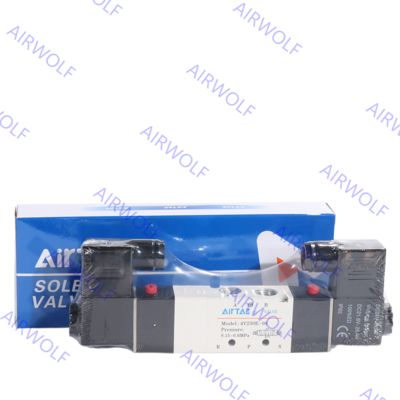

AIRTAC 4V230C-06/08, 4V230E-06/08, 4V230P-06/08 4V200 সিরিজ 5/3 উপায় বৈদ্যুতিক সোলিনয়েড ভালভ 1/8 " 1/4"
AIRTAC 4V200 সিরিজ হল অটোমেশন সিস্টেমে সুনির্দিষ্ট দিকনির্দেশক নিয়ন্ত্রণের জন্য ডিজাইন করা 5/3-পথের বায়ুসংক্রান্ত সোলিনয়েড ভালভগুলির একটি লাইন। এই ভালভগুলির একটি পাঁচটি পোর্ট, তিনটি অবস্থানের নকশা রয়েছে,4V230C-06 এর মত মূল মডেলের সাথে, 4V230E-06 এবং 4V230P-06 তাদের কেন্দ্রীয় অবস্থান ফাংশন দ্বারা পৃথক করা হয় যখন শক্তি বন্ধ করা হয়ঃ বন্ধ কেন্দ্র (সমস্ত পোর্ট অবরুদ্ধ), নিষ্কাশন কেন্দ্র (চাপ পোর্ট বন্ধ, কাজ পোর্ট নিষ্কাশিত),এবং চাপ কেন্দ্র (সমস্ত পোর্ট চাপযুক্ত)তারা 0.15 থেকে 0.8 এমপিএ চাপের পরিসীমা মধ্যে কাজ করে, -20 °C থেকে 70 °C তাপমাত্রায় কাজ করতে পারে, এবং স্থায়িত্বের জন্য অ্যালুমিনিয়াম খাদ শরীরের সাথে নির্মিত হয়।সিরিজটি তার স্লাইডিং কলাম কাঠামোর জন্য পরিচিত, যা ভাল সিলিং এবং সংবেদনশীল প্রতিক্রিয়া নিশ্চিত করে এবং সহজ ডিবাগিংয়ের জন্য ম্যানুয়াল ওভাররাইডের মতো বৈশিষ্ট্য অন্তর্ভুক্ত করে।
অর্ডার কোডঃ
| প্রকার |
পোর্টের আকার |
পজিশন |
ভ্যালভের ধরন |
| 4V230C-06 |
1/8 " |
৫/৩ উপায় |
ডাবল সোলিনয়েড বন্ধ কেন্দ্র |
| 4V230E-06 |
1/8 " |
৫/৩ উপায় |
ডাবল সোলিনয়েড এক্সজেস্ট সেন্টার |
| 4V230P-06 |
1/8 " |
৫/৩ উপায় |
ডাবল সোলিনয়েড চাপ কেন্দ্র |
| 4V230C-08 |
এক চতুর্থাংশ |
৫/৩ উপায় |
ডাবল সোলিনয়েড বন্ধ কেন্দ্র |
| 4V230E-08 |
এক চতুর্থাংশ |
৫/৩ উপায় |
ডাবল সোলিনয়েড এক্সজেস্ট সেন্টার |
| 4V230P-08 |
এক চতুর্থাংশ |
৫/৩ উপায় |
ডাবল সোলিনয়েড চাপ কেন্দ্র |
প্রতীকঃ
স্পেসিফিকেশনঃ
| মডেল |
৪ভি২১০-০৬
৪ভি২২০-০৬ |
4V230C-06
4V230E-06
4V230P-06 |
৪ভি২১০-০৮
৪ভি২২০-০৮ |
4V230C-08
4V230E-08
4V230P-08 |
| তরল |
বায়ু ((৪০ μm ফিল্টার উপাদান দ্বারা ফিল্টার করা) |
| অভিনয় |
অভ্যন্তরীণ পাইলট বা বাহ্যিক পাইলট |
| বন্দরের আকার [নোট ১] |
ইন=আউট=এজোস্ট=১/৮ ইঞ্চি |
ইন=আউট=১/৪ ইঞ্চি এক্সজাস=১/৮ ইঞ্চি |
গর্তের আকার ((Cv)
[উল্লেখ্য ৪] |
4V210-08,4V220-08:17.0mm2 ((Cv=1.0)
4V230C-08:13.6mm2 ((Cv=0.8) |
| ভালভের ধরন |
5 পোর্ট 2 অবস্থান |
5 বন্দর 3 অবস্থান |
5 পোর্ট 2 অবস্থান |
5 বন্দর 3 অবস্থান |
| অপারেটিং চাপ |
0.15~0.8MPa ((21~114psi) |
| প্রুফ চাপ |
1.২ এমপিএ ((১৭৫ পিসি) |
| তাপমাত্রা |
-20~70°C |
| দেহের উপাদান |
অ্যালুমিনিয়াম খাদ |
| লুব্রিকেশন [নোট ২] |
প্রয়োজন নেই |
| সর্বাধিক ফ্রিকোয়েন্সি [Note3] |
৫ চক্র/সেকেন্ড |
৩ চক্র/সেকেন্ড |
৫ চক্র/সেকেন্ড |
৩ চক্র/সেকেন্ড |
| ওজন (জি) |
৪ভি২১০-০৬ঃ220
৪ভি২২০-০৬ঃ320 |
360 |
৪ভি২১০-০৮ঃ220
4V220-08:320 |
360 |
[নোট ১] পিটি থ্রেড, জি থ্রেড এবং এনপিটি থ্রেড পাওয়া যায়।
[নোট ২] একবার তৈলাক্ত বায়ু ব্যবহার করা হলে, ভালভের জীবনকালকে অনুকূল করতে একই মাধ্যমের সাথে চালিয়ে যান। আইএসও ভিজি 32 বা সমতুল্য তৈলাক্তকারীগুলির পরামর্শ দেওয়া হয়।
[উল্লেখ্য৩] সর্বাধিক অ্যাক্টিভেশন ফ্রিকোয়েন্সি লোডহীন অবস্থায়।
[উল্লেখ্য ৪] সমতুল্য গর্ত S এবং Cv সমস্ত প্রবাহ হার তথ্য থেকে গণনা করা হয়।
কয়েল স্পেসিফিকেশনঃ
| পয়েন্ট |
স্পেসিফিকেশন |
| স্ট্যান্ডার্ড ভোল্টেজ |
AC220V |
AC110V |
AC24V |
DC24V |
DC12V |
| ভোল্টেজের পরিধি |
এসিঃ ±15% ডিসিঃ ±10% |
| বিদ্যুৎ খরচ |
4.5VA |
4.5VA |
5.0VA |
3.0W |
2.5W |
| সুরক্ষা |
IP65 ((DIN40050) |
| তাপমাত্রা শ্রেণীবিভাগ |
ক্লাস বি |
| বৈদ্যুতিক প্রবেশ |
টার্মিনাল, গ্রোমেট |
| সক্রিয়করণের সময় |
0.০৫ সেকেন্ড এবং তার নিচে |
