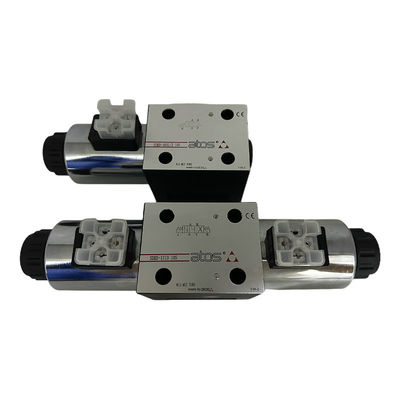

ATOS DC24V সরাসরি চালিত সোলিনয়েড দিকনির্দেশক ভালভ SDKE-1631/2 10S SDKE-1630/2 10S
অর্ডার কোডঃ
এসডিকে-১৬৩১/২ ১০এস
SDKE-1611 10S
এসডিকে-১৬৩১/২ ডিসি ১০এস
এসডিকে-১৬৩০/২ ১০এস
SDKE-1613 10S
মাউন্ট পৃষ্ঠঃ ISO 4401 আকার 10
সর্বাধিক প্রবাহঃ ১৫০ লিটার/মিনিট
সর্বোচ্চ চাপঃ ৩৫০ বার
আইসোলেশন ক্লাসঃ DC কয়েলগুলির জন্য H (180°C) F (155°C) AC কয়েলগুলির জন্য
DIN EN 60529 অনুযায়ী সুরক্ষা ডিগ্রীঃ IP65
আপেক্ষিক শুল্ক ফ্যাক্টরঃ ১০০%
পরিবেষ্টিত তাপমাত্রাঃস্ট্যান্ডার্ড এক্সিকিউশন = -30°C +70°C /পিই বিকল্প = -20°C-+ 70°C /বিটি বিকল্প = -40°C- +70°C
অপারেটিং চাপঃ পোর্ট P,A,B: 350 বার; পোর্ট T210 বার DC সংস্করণের জন্য (250 বার বিকল্প M সহ); 160 বার এসি সংস্করণের জন্য
সর্বাধিক প্রবাহঃ 150 l/min, বিভাগে অপারেটিং সীমা দেখুন
জল সহ অগ্নি প্রতিরোধী: এনবিআর, এইচএনবিআর HFCs
| সমাবেশের অবস্থান / অবস্থান |
প্রকার-১৭০* ব্যতীত সমস্ত ভালভের জন্য যে কোন অবস্থান (প্রস্রাব ছাড়া) যদি ইম্পলস দ্বারা চালিত হয় তবে অনুভূমিক অক্ষের সাথে ইনস্টল করা উচিত |
| সাবপ্লেট পৃষ্ঠতল সমাপ্তি |
রুক্ষতা সূচক Ra 0,4 - সমতলতা অনুপাত 0,01/100 (ISO 1101) |
| EN ISO 13849 অনুযায়ী MTTFd মান |
150 বছর, আরও বিস্তারিত জানার জন্য দেখুন প্রযুক্তিগত টেবিল P007 |
| পরিবেশে তাপমাত্রা |
স্ট্যান্ডার্ড এক্সিকিউশন = -30 °C + 70 °C / PE বিকল্প = -20 °C- + 70 °C / BT বিকল্প = -40 °C- + 70 °C |
| সিলিং, প্রস্তাবিত তরল তাপমাত্রা |
এনবিআর সিলিং (স্ট্যান্ডার্ড) = -২০ সি + +৮০*সি, এইচএফসি হাইড্রোলিক তরল সহ = -২০*সি +৫০ সি এফকেএম সিলিং (/পিই বিকল্প) = -২০°সি + +৮০ সি এইচএনবিআর সিলিং (/বিটি বিকল্প) = -৪০°সি - +৬০°সি, এইচএফসি হাইড্রোলিক তরল সহ = -৪০°সি থেকে +৫০°সি |
| প্রস্তাবিত সান্দ্রতা |
১৫-১০০ মিমি2/s - সর্বোচ্চ অনুমোদিত পরিসীমা 2.8 + 500 মিমি2/s |
| সর্বাধিক তরল দূষণের মাত্রা |
IS04406 ক্লাস 20/18/15 NAS1638 ক্লাস 9, www.atos.com বা KTF Ccatalog এ ফ্লাইট বিভাগটিও দেখুন |
| হাইড্রোলিক তরল |
উপযুক্ত সিলের ধরন |
শ্রেণীবিভাগ |
রেফ. স্ট্যান্ডার্ড |
| খনিজ তেল |
এনবিআর, এফকেএম, এইচএনবিআর |
HL, HLP, HLPD, HVLP, HVLPD |
DIN 51524 |
| জল ছাড়া অগ্নি প্রতিরোধী |
এফকেএম |
এইচএফডিইউ, এইচএফডিআর |
আইএসও ১২৯২২ |
| জল প্রতিরোধী |
এনবিআর, এইচএনবিআর |
HFCs |
| প্রবাহের দিক |
যেমনটা টেবিলের প্রতীকগুলোতে দেখানো হয়েছে |
| অপারেটিং চাপ |
পোর্ট P,A,B: 350 বার; পোর্ট T210 বার DC সংস্করণের জন্য (250 বার বিকল্প M সহ); 160 বার এসি সংস্করণের জন্য |
| নামমাত্র প্রবাহ |
অনুচ্ছেদে Q/Ap চিত্র দেখুন |
| সর্বাধিক প্রবাহ |
150 l/min, বিভাগে অপারেটিং সীমা দেখুন |
স্পুল টাইপ, দুই বা তিন পজিশন সরাসরি চালিত ভালভ গ্রিডযুক্ত solenoids সঙ্গে।
সোলিনয়েড তৈরি হয়ঃ
• ভিজা টাইপ স্ক্রুড টিউব, এসি এবং ডিসি পাওয়ার সাপ্লাই জন্য ভিন্ন, ইন্টিগ্রেটেড সঙ্গে
ম্যানুয়াল ওভাররাইড পিন
• বিনিময়যোগ্য কয়েল, এসি বা ডিসি পাওয়ার সরবরাহের জন্য নির্দিষ্ট, সহজেই প্রতিস্থাপনযোগ্য
সরঞ্জাম ছাড়াই - উপলব্ধ ভোল্টেজের জন্য 5 বিভাগ দেখুন
স্ট্যান্ডার্ড কয়েল সুরক্ষা IP65।
আইপি 67 এএমপি জুনিয়র টাইমার, জার্মান, সীসা তারের সঙ্গে ঐচ্ছিক coils পাওয়া যায়
সংযোগ (বিকল্প XJ, XK, XS) বা উত্তর আমেরিকার স্ট্যান্ডার্ড সার্টিফিকেশন সহ
CURUS, সংযোগকারী ছাড়া (বিকল্প XUL) ।
বিভিন্ন ধরণের বিনিময়যোগ্য রোলস, দেখুন বিভাগ ২।
ভালভ শরীর 3 চেম্বার টাইপ বিস্তৃত সঙ্গে শেল-মোল্ডিং ঢালাই দ্বারা তৈরি করা হয়
অভ্যন্তরীণ প্যাসেজ যা কম চাপের পতন নিশ্চিত করে
