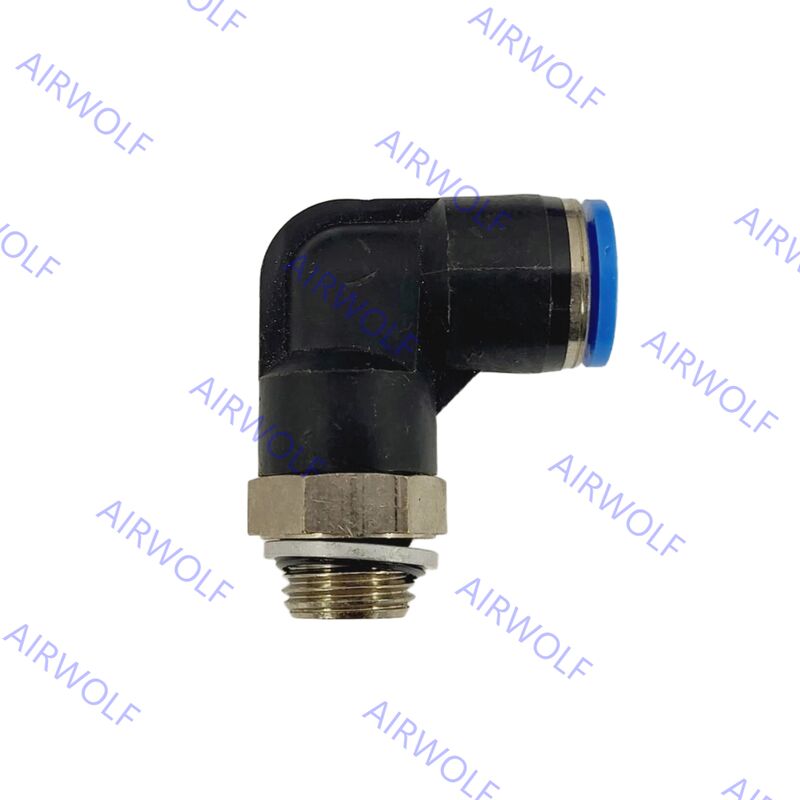

ফেস্টো QSL-G1/4-8 QSL-G1/4-8-50 QSL-G1/4-10 QSL-G1/4-10-50 QSL সিরিজ পুশ-ইন এল-ফিটিং
ফেস্টো কিউএসএল সিরিজ এল-শেপ পুশ-ইন ফিটিং বায়ুসংক্রান্ত সিস্টেমে সর্বাধিক ইনস্টলেশন দক্ষতার জন্য ইঞ্জিনিয়ার করা হয়েছে। এর উদ্ভাবনী পুশ-ইন ডিজাইন দ্রুত, টুল-মুক্ত টিউব সংযোগ এবং মুক্তির অনুমতি দেয়, যা সমাবেশ এবং রক্ষণাবেক্ষণের সময় উল্লেখযোগ্যভাবে হ্রাস করে। 90-ডিগ্রী কনুই আকৃতিটি টাইট স্পেসে টিউবিং রাউটিং করার জন্য আদর্শ, এবং একটি মূল সুবিধা হল যে টিউবিংয়ের উপর চাপ ছাড়াই সর্বোত্তম প্রান্তিককরণের জন্য অ্যাসেম্বলি করার পরে যেকোন অভিযোজনে ফিটিংটি ঘোরানো যেতে পারে। দ্রুত ইনস্টলেশন এবং নমনীয় অবস্থানের এই সংমিশ্রণ এটিকে জটিল বায়ুসংক্রান্ত বিন্যাস সরলীকরণ এবং সামগ্রিক কর্মপ্রবাহ উত্পাদনশীলতা বাড়ানোর জন্য একটি দুর্দান্ত পছন্দ করে তোলে।
অর্ডার কোড:
| আইটেম কোড |
পোর্ট সংযোগ ১ |
পোর্ট সংযোগ 2 |
পার্ট নং। |
প্যাকিং পরিমাণ |
| QSL-G1/4-8 |
পুরুষ থ্রেড G1/4 |
টিউবিং OD: 8 মিমি |
186120 |
10 |
| QSL-G1/4-8-50 |
পুরুষ থ্রেড G1/4 |
টিউবিং OD: 8 মিমি |
132052 |
50 |
| QSL-G1/4-10 |
পুরুষ থ্রেড G1/4 |
টিউবিং OD: 10 মিমি |
186122 |
10 |
| QSL-G1/4-10-50 |
পুরুষ থ্রেড G1/4 |
টিউবিং OD: 10 মিমি |
132053 |
50 |
ডেটাশিট:
| সাধারণ প্রযুক্তিগত তথ্য - মেট্রিক এবং জি পুরুষ থ্রেড |
| বায়ুসংক্রান্ত সংযোগ, পোর্ট 1 |
পুরুষ থ্রেড M5 |
পুরুষ থ্রেড G1/8 |
পুরুষ থ্রেড G1/4 |
পুরুষ থ্রেড G3/8 |
পুরুষ থ্রেড G1/2 |
পুরুষ থ্রেড G3/4 |
| ডিজাইন |
ধাক্কা-টান নীতি |
| মাউন্ট অবস্থান |
ঐচ্ছিক |
| স্ক্রুড প্লাগে সিলের ধরন |
সিলিং রিং |
| নামমাত্র টর্ক |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| নামমাত্র আঁটসাঁট ঘূর্ণন সঁচারক বল জন্য সহনশীলতা |
± 20% |
| নামমাত্র আকার |
1.8 ... 2.4 মিমি |
2.6 ... 6 মিমি |
3.1 ... 8.5 মিমি |
4.2 ... 11 মিমি |
6.4 ... 13 মিমি |
20 মিমি |
| টিউব সন্নিবেশ গভীরতা 1) |
14.9 ... 17 মিমি |
14.9 ... 20.7 মিমি |
17 ... 23.4 মিমি |
18.1 ... 24.8 মিমি |
23.3 ... 24.8 মিমি |
27.54 মিমি |
| পণ্যের ওজন |
8 ... 13 গ্রাম |
7.7 ... 31 গ্রাম |
13 ... 48 গ্রাম |
20 ... 97 গ্রাম |
33 ... 158 গ্রাম |
91.2 গ্রাম |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতা হল রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
| সাধারণ প্রযুক্তিগত তথ্য – পুরুষ আর থ্রেড |
| বায়ুসংক্রান্ত সংযোগ, পোর্ট 1 |
পুরুষ থ্রেড R1/8 |
পুরুষ থ্রেড R1/4 |
পুরুষ থ্রেড R3/8 |
পুরুষ থ্রেড R1/2 |
| ডিজাইন |
ধাক্কা-টান নীতি |
| মাউন্ট অবস্থান |
ঐচ্ছিক |
| স্ক্রুড প্লাগে সিলের ধরন |
আবরণ |
| নামমাত্র আকার |
2.4 ... 6 মিমি |
2.8 ... 8.5 মিমি |
4.2 ... 11 মিমি |
6.3 ... 13 মিমি |
| টিউবিং সন্নিবেশ গভীরতা ¹) |
11.6 ... 20.7 মিমি |
11.9 ... 23.4 মিমি |
17 ... 24.8 মিমি |
20.2 ... 24.8 মিমি |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতা হল রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
| সাধারণ প্রযুক্তিগত তথ্য - মহিলা জি থ্রেড |
| বায়ুসংক্রান্ত সংযোগ, পোর্ট 1 |
মহিলা থ্রেড G1/8 |
মহিলা থ্রেড G1/4 |
মহিলা থ্রেড G3/8 |
ফিমেল থ্রেড G1/2 |
| ডিজাইন |
ধাক্কা-টান নীতি |
| মাউন্ট অবস্থান |
ঐচ্ছিক |
| স্ক্রুড প্লাগে সিলের ধরন |
আবরণ |
| নামমাত্র আকার |
2.8 ... 7 মিমি |
3 ... 11 মিমি |
5 ... 11 মিমি |
11 ... 15 মিমি |
| সাধারণ প্রযুক্তিগত তথ্য - পুশ-ইন স্লিভ |
| বায়ুসংক্রান্ত সংযোগ, পোর্ট 1 |
পুশ-ইন হাতা Ø 4 মিমি |
পুশ-ইন হাতা Ø 6 মিমি |
পুশ-ইন হাতা Ø 8 মিমি |
পুশ-ইন হাতা Ø 10 মিমি |
পুশ-ইন হাতা Ø 12 মিমি |
পুশ-ইন হাতা Ø 16 মিমি |
| ডিজাইন |
ধাক্কা-টান নীতি |
| মাউন্ট অবস্থান |
ঐচ্ছিক |
| নামমাত্র আকার |
2.5 মিমি |
2.3 ... 4 মিমি |
2.3 ... 6 মিমি |
3.8 ... 7.5 মিমি |
3.7 ... 9 মিমি |
7.8 ... 11 মিমি |
| বায়ুসংক্রান্ত সংযোগ, পোর্ট 1 |
4 মিমি বাইরের ব্যাস টিউব জন্য |
6 মিমি ব্যাস বাইরে টিউব জন্য |
8 মিমি বাইরের ব্যাস টিউব জন্য |
10 মিমি বাইরের ব্যাস টিউব জন্য |
12 মিমি বাইরের ব্যাস টিউব জন্য |
16 মিমি বাইরের ব্যাস টিউব জন্য |
| ডিজাইন |
ধাক্কা-টান নীতি |
| মাউন্ট অবস্থান |
ঐচ্ছিক |
| স্ক্রুড প্লাগে সিলের ধরন |
- |
আবরণ |
| নামমাত্র আকার |
2.8 মিমি |
2.8...4.3 মিমি |
2.8...7 মিমি |
4.3...9 মিমি |
6.2...11 মিমি |
13 মিমি |
| বায়ুসংক্রান্ত সংযোগ, পোর্ট 2 |
4 মিমি ব্যাস বাইরে টিউব জন্য |
6 মিমি ব্যাস বাইরে টিউব জন্য |
8 মিমি ব্যাস বাইরে টিউব জন্য |
10 মিমি ব্যাসের বাইরের টিউবিংয়ের জন্য |
12 মিমি বাইরের ব্যাস টিউব জন্য |
16 মিমি ব্যাস বাইরে টিউব জন্য |
22 মিমি ব্যাসের বাইরের টিউবিংয়ের জন্য |
| টিউব সন্নিবেশ গভীরতা 1) |
14.9 মিমি |
17 মিমি |
18.2 মিমি |
20.7 মিমি |
23.3 মিমি |
24.8 মিমি |
27.54 মিমি |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতা হল রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
অপারেটিং এবং পরিবেশগত অবস্থা:
| অপারেটিং চাপ সম্পূর্ণ তাপমাত্রা পরিসীমা |
-0.95 ... 6 বার |
| তাপমাত্রা-নির্ভর অপারেটিং চাপ |
-0.95 ... 14 বার |
| অপারেটিং চাপের উপর নোট করুন |
জল: সর্বোচ্চ। সর্বোচ্চ 0.6 MPa 50°C |
| অপারেটিং মাধ্যম |
আইএসও 8573-1:2010 এ সংকুচিত বায়ু [7:-:-]
জল (তরল, বরফ-মুক্ত) |
| অপারেটিং এবং পাইলট মাধ্যম সম্পর্কে নোট করুন |
লুব্রিকেটেড অপারেশন সম্ভব
জল: অতিরিক্ত আনুষঙ্গিক হিসাবে জি-থ্রেড শুধুমাত্র সিলিং রিং টাইপ OL দিয়ে সম্ভব |
| পরিবেষ্টিত তাপমাত্রা |
-10 ... 80° সে |
| জারা প্রতিরোধের শ্রেণী CRC 1) |
1 - কম জারা চাপ |
| সামুদ্রিক শ্রেণীবিভাগ |
সার্টিফিকেট দেখুন |
1) আরও তথ্য www.festo.com/x/topic/kbk
উপকরণ:
| উপাদান হাউজিং |
অ্যানোডাইজড অ্যালুমিনিয়াম, পিতল, নিকেল-ধাতুপট্টাবৃত, PBT |
| উপাদান রিলিজ রিং |
POM |
| রিলিজ রিং এর রঙ |
নীল |
| উপাদান টিউব সীল |
এনবিআর |
| উপাদান টিউব বাতা উপাদান |
উচ্চ খাদ স্টেইনলেস স্টীল |
| উপকরণ উপর নোট |
RoHS-সঙ্গত |
| উপাদান বাদাম |
নিকেল-ধাতুপট্টাবৃত পিতল |
| উপাদান ফাঁপা বল্টু |
নিকেল-ধাতুপট্টাবৃত পিতল |
| ক্লিনরুম উপযুক্ততা, ISO 1464414 অনুযায়ী পরিমাপ করা হয় 1) |
ISO 14644-1 এলিমেন্ট স্থিরভাবে ইনস্টল করা অনুযায়ী ক্লাস 4, ISO 14644-1 অনুযায়ী কোনো অর্থপূর্ণ মূল্যায়ন সম্ভব নয় |
1) পুশ-ইন হাতা QSH এবং ফাঁকা প্লাগ QSC-...H-এর জন্য, ISO 14644-1 অনুযায়ী কোন অর্থপূর্ণ মূল্যায়ন সম্ভব নয় (অবস্থায় ইনস্টল করা উপাদান)
মাত্রা:
