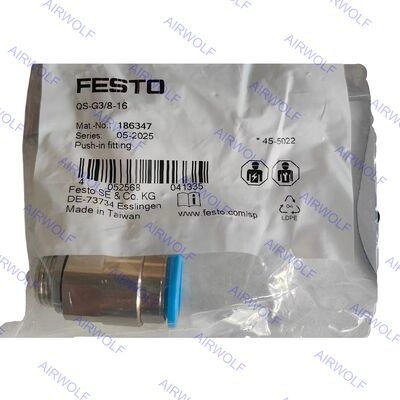

QS-G1/4-10-I QS-G3/8-8-I QS-G3/8-10-I QS-G3/8-12-I QS-G1/2-12-I ফেস্টো QS সিরিজ পুশ-ইন ফিটিং
কঠিন শিল্প পরিবেশে নির্ভরযোগ্য পারফরম্যান্সের জন্য তৈরি, ফেস্টো QS ফিটিং একটি সুরক্ষিত এবং দীর্ঘস্থায়ী সংযোগ নিশ্চিত করে। স্টেইনলেস স্টিলের রিটেইনিং কলেট টিউবিং-এর উপর একটি শক্তিশালী, কম্পন-প্রতিরোধী গ্রিপ সরবরাহ করে, যখন নির্ভুলভাবে মেশানো সিল, সাধারণত NBR দিয়ে তৈরি, গতিশীল চাপের পরিস্থিতিতেও লিক-প্রুফ সিল নিশ্চিত করে। পিতল বা স্টেইনলেস স্টিলের মতো উচ্চ-মানের উপকরণ দিয়ে নির্মিত, এই ফিটিংগুলি 16 বার পর্যন্ত চাপ সহ্য করতে পারে এবং চমৎকার ক্ষয় প্রতিরোধ ক্ষমতা সরবরাহ করে, সিস্টেমের অখণ্ডতা নিশ্চিত করে এবং অবিচ্ছিন্ন অপারেশনে ডাউনটাইম হ্রাস করে।
অর্ডার কোড:
| আইটেম কোড |
পোর্ট সংযোগ1 |
পোর্ট সংযোগ2 |
পার্ট নং। |
প্যাকিং পরিমাণ |
| QS-G1/4-10-I |
পুরুষ থ্রেড G1/4 |
টিউবিং OD: 10 মিমি |
186112 |
10 |
| QS-G3/8-8-I |
পুরুষ থ্রেড G3/8 |
টিউবিং OD: 8 মিমি |
186111 |
10 |
| QS-G3/8-10-I |
পুরুষ থ্রেড G3/8 |
টিউবিং OD: 10 মিমি |
186113 |
10 |
| QS-G3/8-12-I |
পুরুষ থ্রেড G3/8 |
টিউবিং OD: 12 মিমি |
186114 |
10 |
| QS-G1/2-12-I |
পুরুষ থ্রেড G1/2 |
টিউবিং OD: 12 মিমি |
186115 |
1 |
ডেটাশিট:
| সাধারণ প্রযুক্তিগত ডেটা – মেট্রিক এবং G পুরুষ থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
পুরুষ থ্রেড M5 |
পুরুষ থ্রেড G1/8 |
পুরুষ থ্রেড G1/4 |
পুরুষ থ্রেড G3/8 |
পুরুষ থ্রেড G1/2 |
পুরুষ থ্রেড G3/4 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রু করা প্লাগে সিলের ধরণ |
সিলিং রিং |
| নামমাত্র টর্ক |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| নামমাত্র টাইটেনিং টর্কের জন্য সহনশীলতা |
± 20% |
| নামমাত্র আকার |
1.8 ... 2.4 মিমি |
2.6 ... 6 মিমি |
3.1 ... 8.5 মিমি |
4.2 ... 11 মিমি |
6.4 ... 13 মিমি |
20 মিমি |
| টিউবিং সন্নিবেশ গভীরতা 1) |
14.9 ... 17 মিমি |
14.9 ... 20.7 মিমি |
17 ... 23.4 মিমি |
18.1 ... 24.8 মিমি |
23.3 ... 24.8 মিমি |
27.54 মিমি |
| পণ্যের ওজন |
8 ... 13 গ্রাম |
7.7 ... 31 গ্রাম |
13 ... 48 গ্রাম |
20 ... 97 গ্রাম |
33 ... 158 গ্রাম |
91.2 গ্রাম |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
| সাধারণ প্রযুক্তিগত ডেটা – পুরুষ R থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
পুরুষ থ্রেড R1/8 |
পুরুষ থ্রেড R1/4 |
পুরুষ থ্রেড R3/8 |
পুরুষ থ্রেড R1/2 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রু করা প্লাগে সিলের ধরণ |
আবরণ |
| নামমাত্র আকার |
2.4 ... 6 মিমি |
2.8 ... 8.5 মিমি |
4.2 ... 11 মিমি |
6.3 ... 13 মিমি |
| টিউবিং সন্নিবেশ গভীরতা ¹) |
11.6 ... 20.7 মিমি |
11.9 ... 23.4 মিমি |
17 ... 24.8 মিমি |
20.2 ... 24.8 মিমি |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
| সাধারণ প্রযুক্তিগত ডেটা – মহিলা G থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
মহিলা থ্রেড G1/8 |
মহিলা থ্রেড G1/4 |
মহিলা থ্রেড G3/8 |
মহিলা থ্রেড G1/2 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রু করা প্লাগে সিলের ধরণ |
আবরণ |
| নামমাত্র আকার |
2.8 ... 7 মিমি |
3 ... 11 মিমি |
5 ... 11 মিমি |
11 ... 15 মিমি |
| সাধারণ প্রযুক্তিগত ডেটা – পুশ-ইন স্লিভ |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
পুশ-ইন স্লিভ Ø 4 মিমি |
পুশ-ইন স্লিভ Ø 6 মিমি |
পুশ-ইন স্লিভ Ø 8 মিমি |
পুশ-ইন স্লিভ Ø 10 মিমি |
পুশ-ইন স্লিভ Ø 12 মিমি |
পুশ-ইন স্লিভ Ø 16 মিমি |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| নামমাত্র আকার |
2.5 মিমি |
2.3 ... 4 মিমি |
2.3 ... 6 মিমি |
3.8 ... 7.5 মিমি |
3.7 ... 9 মিমি |
7.8 ... 11 মিমি |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
4 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
6 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
8 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
10 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
12 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
16 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রু করা প্লাগে সিলের ধরণ |
— |
আবরণ |
| নামমাত্র আকার |
2.8 মিমি |
2.8...4.3 মিমি |
2.8...7 মিমি |
4.3...9 মিমি |
6.2...11 মিমি |
13 মিমি |
| নিউম্যাটিক সংযোগ, পোর্ট 2 |
4 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
6 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
8 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
10 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
12 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
16 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
22 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
| টিউবিং সন্নিবেশ গভীরতা 1) |
14.9 মিমি |
17 মিমি |
18.2 মিমি |
20.7 মিমি |
23.3 মিমি |
24.8 মিমি |
27.54 মিমি |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
অপারেটিং এবং পরিবেশগত অবস্থা:
| অপারেটিং চাপ সম্পূর্ণ তাপমাত্রা পরিসীমা |
-0.95 ... 6 বার |
| তাপমাত্রা-নির্ভর অপারেটিং চাপ |
-0.95 ... 14 বার |
| অপারেটিং চাপ সম্পর্কে নোট |
জল: সর্বোচ্চ। 50°C এ 0.6 MPa |
| অপারেটিং মাধ্যম |
ISO 8573-1:2010 অনুযায়ী সংকুচিত বায়ু [7:-:-]
জল (তরল, বরফ-মুক্ত) |
| অপারেটিং এবং পাইলট মাধ্যম সম্পর্কে নোট |
লুব্রিকেটেড অপারেশন সম্ভব
জল: G-থ্রেড শুধুমাত্র সিলিং রিং টাইপ OL সহ অতিরিক্ত আনুষঙ্গিক হিসাবে সম্ভব |
| পরিবেষ্টিত তাপমাত্রা |
-10 ... 80°C |
| ক্ষয় প্রতিরোধ ক্ষমতা শ্রেণী CRC 1) |
1 - কম ক্ষয় চাপ |
| সামুদ্রিক শ্রেণীবিভাগ |
শংসাপত্র দেখুন |
1) আরও তথ্য www.festo.com/x/topic/kbk
উপকরণ:
| হাউজিং উপাদান |
অ্যানোডাইজড অ্যালুমিনিয়াম, পিতল, নিকেল-প্লেটেড, PBT |
| রিলিজ রিং উপাদান |
POM |
| রিলিজ রিংয়ের রঙ |
নীল |
| টিউবিং সিলের উপাদান |
NBR |
| টিউবিং ক্ল্যাম্প উপাদানের উপাদান |
উচ্চ-মিশ্রিত স্টেইনলেস স্টিল |
| উপকরণ সম্পর্কে নোট |
RoHS-সম্মত |
| নাট উপাদান |
নিকেল-প্লেটেড পিতল |
| ফাঁপা বোল্ট উপাদান |
নিকেল-প্লেটেড পিতল |
| ক্লিনরুম উপযুক্ততা, ISO 1464414 1) অনুযায়ী পরিমাপ করা |
ISO 14644-1 অনুযায়ী ক্লাস 4 (উপাদান স্থিরভাবে ইনস্টল করা, ISO 14644-1 অনুযায়ী কোনও অর্থপূর্ণ মূল্যায়ন সম্ভব নয়) |
1) পুশ-ইন স্লিভ QSH এবং ব্ল্যাঙ্কিং প্লাগ QSC-...H এর জন্য, ISO 14644-1 অনুযায়ী কোনও অর্থপূর্ণ মূল্যায়ন সম্ভব নয় (উপাদান স্থিরভাবে ইনস্টল করা)
মাত্রা:
গুণমান মান:
পণ্যগুলির জন্য কোম্পানিটি ব্র্যান্ড নতুন আসল পণ্য, কোনও সেকেন্ড-হ্যান্ড এবং সংস্কার করা পণ্য নয়, অথবা একটি ক্ষতিপূরণযোগ্য দশ এবং সম্পূর্ণ পরিমাণ ফেরত দিন, তবে ক্রেতা আমাদের মডেল ত্রুটির কারণে ফেরত দেওয়ার জন্য দায়ী নয়, অন্যথায় কোম্পানির বিক্রয় পণ্যগুলি চালানের তারিখ থেকে এক বছরের গুণমান নিশ্চিতকরণ উপভোগ করে, আসল গুণমান মান অনুযায়ী, ওয়ারেন্টির সময় পণ্যের সমস্যাগুলির সাথে, প্রস্তুতকারকের দ্বারা নিশ্চিতকরণ পরীক্ষার প্রয়োজন, সরবরাহকারীকে সমাধান করতে হবে, স্টোরেজ, ব্যবহার, দুর্বল রক্ষণাবেক্ষণের কারণে চাহিদা পক্ষের কারণে নিম্ন-মানের পণ্য, এবং আপত্তি উত্থাপন করবেন না।
নমুনা:
আপনি কাস্টমাইজ করার জন্য একটি নমুনা পাঠাতে পারেন, আমাদের অনেক প্রকৌশলী সাহায্য করতে পারেন; আপনি যদি আমার একটি পণ্য চান, কিন্তু আপনি নিশ্চিত নন যে এটি আপনি যা চান, তাই আপনি আমার কাছ থেকে একটি নমুনা চাইতে পারেন, এটি বিনামূল্যে হবে।
বিক্রয়োত্তর সেবা:
আমরা বিক্রয়োত্তর সেবার একটি সিরিজ সরবরাহ করতে পারি, যেমন পণ্যের পরিচিতি, মাউন্টিং, ডিবাগিং, প্রযুক্তিগত সহায়তা এবং তাই।
প্রতিযোগিতামূলক সুবিধা:
| আমাদের পণ্যের বৈশিষ্ট্য: |
আমাদের পরিষেবার গ্যারান্টি: |
| 1) প্রতিযোগিতামূলক মূল্য |
1) দ্রুত প্রতিক্রিয়া (24 ঘন্টার মধ্যে উত্তর) |
| 2) ভাল গুণমান |
2) বিনামূল্যে নমুনা (গ্রাহক ডেলিভারি খরচ বহন করে) |
| 3) পেশাদার প্যাকেজিং |
4) 1 বছরের ওয়ারেন্টি |
| 4) গ্রাহকদের নির্দেশ অনুসারে উত্পাদন |
5) উত্পাদনের সময় ছবি/ভিডিও উপলব্ধ। |
| 5) কোনও বিলম্বিত চালান নয় |
6) লোডিং পরিদর্শন, এবং চালানের আগে লোডিং ছবি পাঠান। |
