QS-G1/8-6-I QS-G1/8-6-I-100 QS-G1/8-8-I QS-G1/8-8-I-100 ফেস্টো QS সিরিজ পুশ-ইন ফিটিং
ফেস্টো QS সিরিজ ব্যতিক্রমী বহুমুখিতা প্রদান করে, যা যেকোনো নিউম্যাটিক লেআউটের জন্য উপযুক্ত কনফিগারেশনের একটি বিস্তৃত পরিসর সহ, যেমন সোজা, কনুই, টি এবং বাল্কহেড ফিটিং। বিভিন্ন টিউব উপকরণ এবং বিস্তৃত মেট্রিক টিউব ব্যাসের সাথে সামঞ্জস্যপূর্ণ, এটি বিভিন্ন সংযোগের প্রয়োজনের জন্য একটি সমন্বিত সমাধান সরবরাহ করে। ঐচ্ছিক থ্রেডেড পোর্ট সংযোগের সাথে মিলিত এই বিস্তৃত নির্বাচন, বিদ্যমান সিস্টেমগুলিতে নির্বিঘ্ন একীকরণ নিশ্চিত করে, যা বিশ্বব্যাপী অটোমেশন, প্যাকেজিং এবং যন্ত্রপাতি অ্যাপ্লিকেশনের জন্য এটিকে একটি মৌলিক এবং নমনীয় উপাদান করে তোলে।
অর্ডার কোড:
| আইটেম কোড |
পোর্ট সংযোগ1 |
পোর্ট সংযোগ2 |
পার্ট নং |
প্যাকিং পরিমাণ |
| QS-G1/8-6-I |
পুরুষ থ্রেড G1/8 |
টিউবিং OD: 6 মিমি |
186107 |
10 |
| QS-G1/8-6-I-100 |
পুরুষ থ্রেড G1/8 |
টিউবিং OD: 6 মিমি |
133009 |
100 |

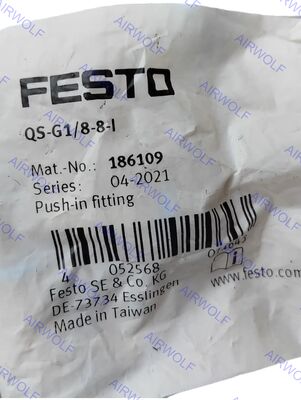

| QS-G1/8-8-I |
পুরুষ থ্রেড G1/8 |
টিউবিং OD: 8 মিমি |
186109 |
10 |
| QS-G1/8-8-I-100 |
পুরুষ থ্রেড G1/8 |
টিউবিং OD: 8 মিমি |
133010 |
100 |
ডেটাশিট:
| সাধারণ প্রযুক্তিগত ডেটা – মেট্রিক এবং জি পুরুষ থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
পুরুষ থ্রেড M5 |
পুরুষ থ্রেড G1/8 |
পুরুষ থ্রেড G1/4 |
পুরুষ থ্রেড G3/8 |
পুরুষ থ্রেড G1/2 |
পুরুষ থ্রেড G3/4 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রু করা প্লাগে সিল করার ধরণ |
সিলিং রিং |
| নামমাত্র টর্ক |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| নামমাত্র টাইটনিং টর্কের জন্য সহনশীলতা |
± 20% |
| নামমাত্র আকার |
1.8 ... 2.4 মিমি |
2.6 ... 6 মিমি |
3.1 ... 8.5 মিমি |
4.2 ... 11 মিমি |
6.4 ... 13 মিমি |
20 মিমি |
| টিউবিং সন্নিবেশ গভীরতা 1) |
14.9 ... 17 মিমি |
14.9 ... 20.7 মিমি |
17 ... 23.4 মিমি |
18.1 ... 24.8 মিমি |
23.3 ... 24.8 মিমি |
27.54 মিমি |
| পণ্যের ওজন |
8 ... 13 গ্রাম |
7.7 ... 31 গ্রাম |
13 ... 48 গ্রাম |
20 ... 97 গ্রাম |
33 ... 158 গ্রাম |
91.2 গ্রাম |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
| সাধারণ প্রযুক্তিগত ডেটা – পুরুষ আর থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
পুরুষ থ্রেড R1/8 |
পুরুষ থ্রেড R1/4 |
পুরুষ থ্রেড R3/8 |
পুরুষ থ্রেড R1/2 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রু করা প্লাগে সিল করার ধরণ |
আবরণ |
| নামমাত্র আকার |
2.4 ... 6 মিমি |
2.8 ... 8.5 মিমি |
4.2 ... 11 মিমি |
6.3 ... 13 মিমি |
| টিউবিং সন্নিবেশ গভীরতা ¹) |
11.6 ... 20.7 মিমি |
11.9 ... 23.4 মিমি |
17 ... 24.8 মিমি |
20.2 ... 24.8 মিমি |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
| সাধারণ প্রযুক্তিগত ডেটা – মহিলা জি থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
মহিলা থ্রেড G1/8 |
মহিলা থ্রেড G1/4 |
মহিলা থ্রেড G3/8 |
মহিলা থ্রেড G1/2 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রু করা প্লাগে সিল করার ধরণ |
আবরণ |
| নামমাত্র আকার |
2.8 ... 7 মিমি |
3 ... 11 মিমি |
5 ... 11 মিমি |
11 ... 15 মিমি |
| সাধারণ প্রযুক্তিগত ডেটা – পুশ-ইন স্লিভ |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
পুশ-ইন স্লিভ Ø 4 মিমি |
পুশ-ইন স্লিভ Ø 6 মিমি |
পুশ-ইন স্লিভ Ø 8 মিমি |
পুশ-ইন স্লিভ Ø 10 মিমি |
পুশ-ইন স্লিভ Ø 12 মিমি |
পুশ-ইন স্লিভ Ø 16 মিমি |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| নামমাত্র আকার |
2.5 মিমি |
2.3 ... 4 মিমি |
2.3 ... 6 মিমি |
3.8 ... 7.5 মিমি |
3.7 ... 9 মিমি |
7.8 ... 11 মিমি |
| নিউম্যাটিক সংযোগ, পোর্ট 1 |
4 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
6 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
8 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
10 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
12 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
16 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রু করা প্লাগে সিল করার ধরণ |
— |
আবরণ |
| নামমাত্র আকার |
2.8 মিমি |
2.8...4.3 মিমি |
2.8...7 মিমি |
4.3...9 মিমি |
6.2...11 মিমি |
13 মিমি |
| নিউম্যাটিক সংযোগ, পোর্ট 2 |
4 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
6 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
8 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
10 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
12 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
16 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
22 মিমি বাইরের ব্যাসের টিউবিংয়ের জন্য |
| টিউবিং সন্নিবেশ গভীরতা 1) |
14.9 মিমি |
17 মিমি |
18.2 মিমি |
20.7 মিমি |
23.3 মিমি |
24.8 মিমি |
27.54 মিমি |
1) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
পরিচালনা এবং পরিবেশগত অবস্থা:
| পরিচালনা চাপ সম্পূর্ণ তাপমাত্রা পরিসীমা |
-0.95 ... 6 বার |
| তাপমাত্রা-নির্ভর পরিচালনা চাপ |
-0.95 ... 14 বার |
| পরিচালনা চাপ সম্পর্কে নোট |
জল: সর্বোচ্চ 0.6 MPa সর্বোচ্চ 50°C এ |
| পরিচালনা মাধ্যম |
ISO 8573-1:2010 অনুযায়ী সংকুচিত বায়ু [7:-:-]
জল (তরল, বরফ-মুক্ত) |
| পরিচালনা এবং পাইলট মাধ্যম সম্পর্কে নোট |
লুব্রিকেটেড অপারেশন সম্ভব
জল: জি-থ্রেড শুধুমাত্র সিলিং রিং টাইপ ওএল সহ অতিরিক্ত আনুষঙ্গিক হিসাবে সম্ভব |
| পরিবেষ্টিত তাপমাত্রা |
-10 ... 80°C |
| ক্ষয় প্রতিরোধ ক্ষমতা শ্রেণী CRC 1) |
1 - কম ক্ষয় চাপ |
| সামুদ্রিক শ্রেণীবিভাগ |
শংসাপত্র দেখুন |
1) আরও তথ্য www.festo.com/x/topic/kbk
উপকরণ:
| হাউজিং উপাদান |
অ্যানোডাইজড অ্যালুমিনিয়াম, পিতল, নিকেল-প্লেটেড, PBT |
| রিলিজ রিং উপাদান |
POM |
| রিলিজ রিংয়ের রঙ |
নীল |
| টিউবিং সীল উপাদান |
NBR |
| টিউবিং ক্ল্যাম্প উপাদান |
উচ্চ-সংকর স্টেইনলেস স্টিল |
| উপকরণ সম্পর্কে নোট |
RoHS-সম্মত |
| নাট উপাদান |
নিকেল-প্লেটেড পিতল |
| ফাঁপা বোল্ট উপাদান |
নিকেল-প্লেটেড পিতল |
| ক্লিনরুম উপযুক্ততা, ISO 1464414 1) অনুযায়ী পরিমাপ করা |
ISO 14644-1 অনুযায়ী ক্লাস 4 (স্থিরভাবে ইনস্টল করা উপাদান, কোনও অর্থপূর্ণ মূল্যায়ন সম্ভব নয়) |
1) পুশ-ইন স্লিভ QSH এবং ব্ল্যাঙ্কিং প্লাগ QSC-...H এর জন্য, ISO 14644-1 অনুযায়ী কোনও অর্থপূর্ণ মূল্যায়ন সম্ভব নয় (স্থিরভাবে ইনস্টল করা উপাদান)
মাত্রা:
গুণমান মান:
পণ্যগুলির জন্য কোম্পানিটি ব্র্যান্ড নতুন আসল পণ্য, কোনও সেকেন্ড-হ্যান্ড এবং সংস্কার করা পণ্য নয়, অথবা একটি ক্ষতিপূরণযোগ্য দশ এবং সম্পূর্ণ পরিমাণ ফেরত দিন, তবে ক্রেতা আমাদের মডেল ত্রুটির কারণে ফেরত দেওয়ার জন্য দায়ী নয়, অন্যথায় কোম্পানির বিক্রয় পণ্যগুলি চালানের তারিখ থেকে এক বছরের গুণমান নিশ্চিতকরণ উপভোগ করে, আসল গুণমান মান অনুযায়ী, ওয়ারেন্টির সময় পণ্যের সমস্যা, প্রস্তুতকারকের দ্বারা নিশ্চিতকরণ পরীক্ষার প্রয়োজন, সরবরাহকারীকে সমাধান করতে হবে, স্টোরেজ, ব্যবহার, দুর্বল রক্ষণাবেক্ষণের কারণে চাহিদা পক্ষের নিম্নমানের পণ্য, এবং আপত্তি উত্থাপন করবেন না।
নমুনা:
আপনি পণ্যগুলি কাস্টমাইজ করার জন্য একটি নমুনা পাঠাতে পারেন, আমাদের অনেক প্রকৌশলী সাহায্য করতে পারেন; আপনি যদি আমার একটি পণ্য চান, তবে আপনি এটি কী চান তা নিশ্চিত নন, তাই আপনি আমার কাছ থেকে একটি নমুনা চাইতে পারেন, এটি বিনামূল্যে হবে।
বিক্রয়োত্তর সেবা:
আমরা বিক্রয়োত্তর সেবার একটি সিরিজ সরবরাহ করতে পারি, যেমন পণ্যের পরিচিতি, মাউন্টিং, ডিবাগিং, প্রযুক্তিগত সহায়তা এবং তাই।
প্রতিযোগিতামূলক সুবিধা:
| আমাদের পণ্যের বৈশিষ্ট্য: |
আমাদের পরিষেবা গ্যারান্টি: |
| 1) প্রতিযোগিতামূলক মূল্য |
1) দ্রুত প্রতিক্রিয়া (24 ঘন্টার মধ্যে উত্তর দিন) |
| 2) ভাল গুণমান |
2) বিনামূল্যে নমুনা (গ্রাহক ডেলিভারি খরচ বহন করে) |
| 3) পেশাদার প্যাকেজিং |
4) 1 বছরের ওয়ারেন্টি |
| 4) গ্রাহকদের নির্দেশনা অনুযায়ী উৎপাদন |
5) উৎপাদনের সময় ছবি/ভিডিও উপলব্ধ। |
| 5) কোন বিলম্বিত চালান নেই |
6) লোডিং পরিদর্শন, এবং চালানের আগে লোডিং ছবি পাঠান। |
