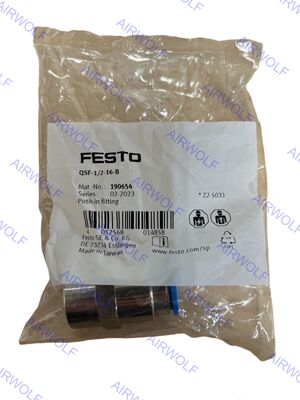

QSF-3/8-12-B QSF-3/8-12-B-20 QSF-1/2-12-B QSF-1/2-16-B ফেস্টো QSF সিরিজ পুশ-ইন ফিটিং
ফেস্টোর বিস্তৃত নিউম্যাটিক কম্পোনেন্ট পোর্টফোলিওর মধ্যে, QSF সিরিজ নিউম্যাটিক সার্কিট তৈরি এবং রক্ষণাবেক্ষণের জন্য একটি মৌলিক, উচ্চ-মানের সংযোগ সমাধান হিসেবে কাজ করে। এর প্রাথমিক প্রয়োগ হল শিল্প অটোমেশন, যন্ত্রপাতি এবং যেকোনো সংকুচিত বায়ু সিস্টেমে যেখানে একটি ভালভ, সিলিন্ডার বা ম্যানিফোল্ডের মতো একটি থ্রেডেড পোর্টের সাথে একটি নিউম্যাটিক হোস-এর মধ্যে দ্রুত, নির্ভরযোগ্য এবং লিক-মুক্ত সংযোগের প্রয়োজন হয়। সিরিজটি একটি স্ট্যান্ডার্ড, বহুমুখী ফিটিং সিস্টেম হিসাবে অবস্থান করে যেখানে ১০০০ এর বেশি ভ্যারিয়েন্ট রয়েছে, যা প্রকৌশলী এবং প্রযুক্তিবিদদের বিশেষ সরঞ্জাম ছাড়াই কাস্টম পাইপিং লেআউট তৈরি করার জন্য সর্বাধিক নমনীয়তা প্রদান করে। এটি সিস্টেম অ্যাসেম্বলি, রক্ষণাবেক্ষণ এবং পরিবর্তনের জন্য অপরিহার্য করে তোলে যেখানে গতি এবং নির্ভরযোগ্যতা গুরুত্বপূর্ণ।
অর্ডার কোড:
| আইটেম কোড |
পোর্ট সংযোগ ১ |
পোর্ট সংযোগ ২ |
পার্ট নং। |
প্যাকিং পরিমাণ |
| QSF-3/8-12-B |
পুরুষ থ্রেড R3/8 |
টিউবিং OD: 12 মিমি |
153030 |
10 |
| QSF-3/8-12-B-20 |
পুরুষ থ্রেড R3/8 |
টিউবিং OD: 12 মিমি |
130717 |
20 |
| QSF-1/2-12-B |
পুরুষ থ্রেড R1/2 |
টিউবিং OD: 12 মিমি |
190653 |
10 |
| QSF-1/2-16-B |
পুরুষ থ্রেড R1/2 |
টিউবিং OD: 16 মিমি |
190654 |
10 |
ডেটাশিট:
| সাধারণ প্রযুক্তিগত ডেটা – মেট্রিক এবং G পুরুষ থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট ১ |
পুরুষ থ্রেড M5 |
পুরুষ থ্রেড G1/8 |
পুরুষ থ্রেড G1/4 |
পুরুষ থ্রেড G3/8 |
পুরুষ থ্রেড G1/2 |
পুরুষ থ্রেড G3/4 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রুড প্লাগে সিলিংয়ের ধরণ |
সিলিং রিং |
| নামমাত্র টর্ক |
1.2 Nm |
5.4 Nm |
9 Nm |
15.5 Nm |
26 Nm |
20 Nm |
| নামমাত্র টাইটেনিং টর্কের সহনশীলতা |
± 20% |
| নামমাত্র আকার |
1.8 ... 2.4 মিমি |
2.6 ... 6 মিমি |
3.1 ... 8.5 মিমি |
4.2 ... 11 মিমি |
6.4 ... 13 মিমি |
20 মিমি |
| টিউবিং সন্নিবেশ গভীরতা ১) |
14.9 ... 17 মিমি |
14.9 ... 20.7 মিমি |
17 ... 23.4 মিমি |
18.1 ... 24.8 মিমি |
23.3 ... 24.8 মিমি |
27.54 মিমি |
| পণ্যের ওজন |
8 ... 13 গ্রাম |
7.7 ... 31 গ্রাম |
13 ... 48 গ্রাম |
20 ... 97 গ্রাম |
33 ... 158 গ্রাম |
91.2 গ্রাম |
১) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
| সাধারণ প্রযুক্তিগত ডেটা – পুরুষ R থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট ১ |
পুরুষ থ্রেড R1/8 |
পুরুষ থ্রেড R1/4 |
পুরুষ থ্রেড R3/8 |
পুরুষ থ্রেড R1/2 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রুড প্লাগে সিলিংয়ের ধরণ |
কোটিং |
| নামমাত্র আকার |
2.4 ... 6 মিমি |
2.8 ... 8.5 মিমি |
4.2 ... 11 মিমি |
6.3 ... 13 মিমি |
| টিউবিং সন্নিবেশ গভীরতা ১) |
11.6 ... 20.7 মিমি |
11.9 ... 23.4 মিমি |
17 ... 24.8 মিমি |
20.2 ... 24.8 মিমি |
১) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
| সাধারণ প্রযুক্তিগত ডেটা – মহিলা G থ্রেড |
| নিউম্যাটিক সংযোগ, পোর্ট ১ |
মহিলা থ্রেড G1/8 |
মহিলা থ্রেড G1/4 |
মহিলা থ্রেড G3/8 |
মহিলা থ্রেড G1/2 |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রুড প্লাগে সিলিংয়ের ধরণ |
কোটিং |
| নামমাত্র আকার |
2.8 ... 7 মিমি |
3 ... 11 মিমি |
5 ... 11 মিমি |
11 ... 15 মিমি |
| সাধারণ প্রযুক্তিগত ডেটা – পুশ-ইন স্লিভ |
| নিউম্যাটিক সংযোগ, পোর্ট ১ |
পুশ-ইন স্লিভ Ø 4 মিমি |
পুশ-ইন স্লিভ Ø 6 মিমি |
পুশ-ইন স্লিভ Ø 8 মিমি |
পুশ-ইন স্লিভ Ø 10 মিমি |
পুশ-ইন স্লিভ Ø 12 মিমি |
পুশ-ইন স্লিভ Ø 16 মিমি |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| নামমাত্র আকার |
2.5 মিমি |
2.3 ... 4 মিমি |
2.3 ... 6 মিমি |
3.8 ... 7.5 মিমি |
3.7 ... 9 মিমি |
7.8 ... 11 মিমি |
| নিউম্যাটিক সংযোগ, পোর্ট ১ |
4 মিমি টিউবের বাইরের ব্যাসের জন্য |
6 মিমি টিউবের বাইরের ব্যাসের জন্য |
8 মিমি টিউবের বাইরের ব্যাসের জন্য |
10 মিমি টিউবের বাইরের ব্যাসের জন্য |
12 মিমি টিউবের বাইরের ব্যাসের জন্য |
16 মিমি টিউবের বাইরের ব্যাসের জন্য |
| ডিজাইন |
পুশ-পুল নীতি |
| মাউন্টিং পজিশন |
ঐচ্ছিক |
| স্ক্রুড প্লাগে সিলিংয়ের ধরণ |
— |
কোটিং |
| নামমাত্র আকার |
2.8 মিমি |
2.8...4.3 মিমি |
2.8...7 মিমি |
4.3...9 মিমি |
6.2...11 মিমি |
13 মিমি |
| নিউম্যাটিক সংযোগ, পোর্ট ২ |
4 মিমি টিউবের বাইরের ব্যাসের জন্য |
6 মিমি টিউবের বাইরের ব্যাসের জন্য |
8 মিমি টিউবের বাইরের ব্যাসের জন্য |
10 মিমি টিউবের বাইরের ব্যাসের জন্য |
12 মিমি টিউবের বাইরের ব্যাসের জন্য |
16 মিমি টিউবের বাইরের ব্যাসের জন্য |
22 মিমি টিউবের বাইরের ব্যাসের জন্য |
| টিউবিং সন্নিবেশ গভীরতা ১) |
14.9 মিমি |
17 মিমি |
18.2 মিমি |
20.7 মিমি |
23.3 মিমি |
24.8 মিমি |
27.54 মিমি |
১) নির্দেশিত টিউবিং সন্নিবেশ গভীরতাগুলি রেফারেন্স মান এবং প্রকারের উপর নির্ভর করে সামান্য পরিবর্তিত হতে পারে।
পরিচালনা এবং পরিবেশগত অবস্থা:
| পরিচালনা চাপ সম্পূর্ণ তাপমাত্রা পরিসীমা |
-0.95 ... 6 বার |
| তাপমাত্রা-নির্ভর পরিচালনা চাপ |
-0.95 ... 14 বার |
| পরিচালনা চাপ সম্পর্কে নোট |
জল: সর্বোচ্চ। 50°C এ 0.6 MPa |
| পরিচালনা মাধ্যম |
ISO 8573-1:2010 [7:-:-] অনুযায়ী সংকুচিত বায়ু
জল (তরল, বরফ-মুক্ত) |
| পরিচালনা এবং পাইলট মাধ্যম সম্পর্কে নোট |
লুব্রিকেটেড অপারেশন সম্ভব
জল: G-থ্রেড শুধুমাত্র সিলিং রিং টাইপ OL সহ একটি অতিরিক্ত আনুষঙ্গিক হিসাবে সম্ভব |
| পরিবেষ্টিত তাপমাত্রা |
-10 ... 80°C |
| ক্ষয় প্রতিরোধ ক্ষমতা ক্লাস CRC ১) |
1 - কম ক্ষয় চাপ |
| সামুদ্রিক শ্রেণীবিভাগ |
শংসাপত্র দেখুন |
১) আরও তথ্য www.festo.com/x/topic/kbk
উপকরণ:
| হাউজিং উপাদান |
অ্যানোডাইজড অ্যালুমিনিয়াম, পিতল, নিকেল-প্লেটেড, PBT |
| রিলিজ রিং উপাদান |
POM |
| রিলিজ রিংয়ের রঙ |
নীল |
| টিউবিং সীল উপাদান |
NBR |
| টিউবিং ক্ল্যাম্প উপাদান |
উচ্চ-সংকর স্টেইনলেস স্টিল |
| উপকরণ সম্পর্কে নোট |
RoHS-সম্মত |
| নাট উপাদান |
নিকেল-প্লেটেড পিতল |
| ফাঁপা বোল্ট উপাদান |
নিকেল-প্লেটেড পিতল |
| ক্লিনরুম উপযুক্ততা, ISO 1464414 ১) অনুযায়ী পরিমাপ করা |
ISO 14644-1 অনুযায়ী ক্লাস 4 (উপাদান স্থিরভাবে ইনস্টল করা, ISO 14644-1 অনুযায়ী কোনো অর্থপূর্ণ মূল্যায়ন সম্ভব নয়) |
১) পুশ-ইন স্লিভ QSH এবং ব্ল্যাঙ্কিং প্লাগ QSC-...H এর জন্য, ISO 14644-1 অনুযায়ী কোনো অর্থপূর্ণ মূল্যায়ন সম্ভব নয় (উপাদান স্থিরভাবে ইনস্টল করা)
